Coût de connectivité (Cost Connectivity)⚓

Description⚓

Cet outil permet de tracer une ligne reliant plusieurs zones (format vecteur) en utilisant le chemin de moindre coût d'un fichier raster (plus petites valeurs d'un raster).

ExempleExemple :⚓

Relier deux villes entre-elles (vecteur polygone) en passant par les valeurs les plus faibles de topographie (raster de topographie - MNT).

Types de fichiers acceptés en entrée⚓

Vecteur[1]/ Raster[2]

Emplacement de la Toolboxe⚓

Spatial Analyst toolboxes\Distance\Cost Connectivity

ProcédureProcédure pour réaliser une Cost Connectivity⚓

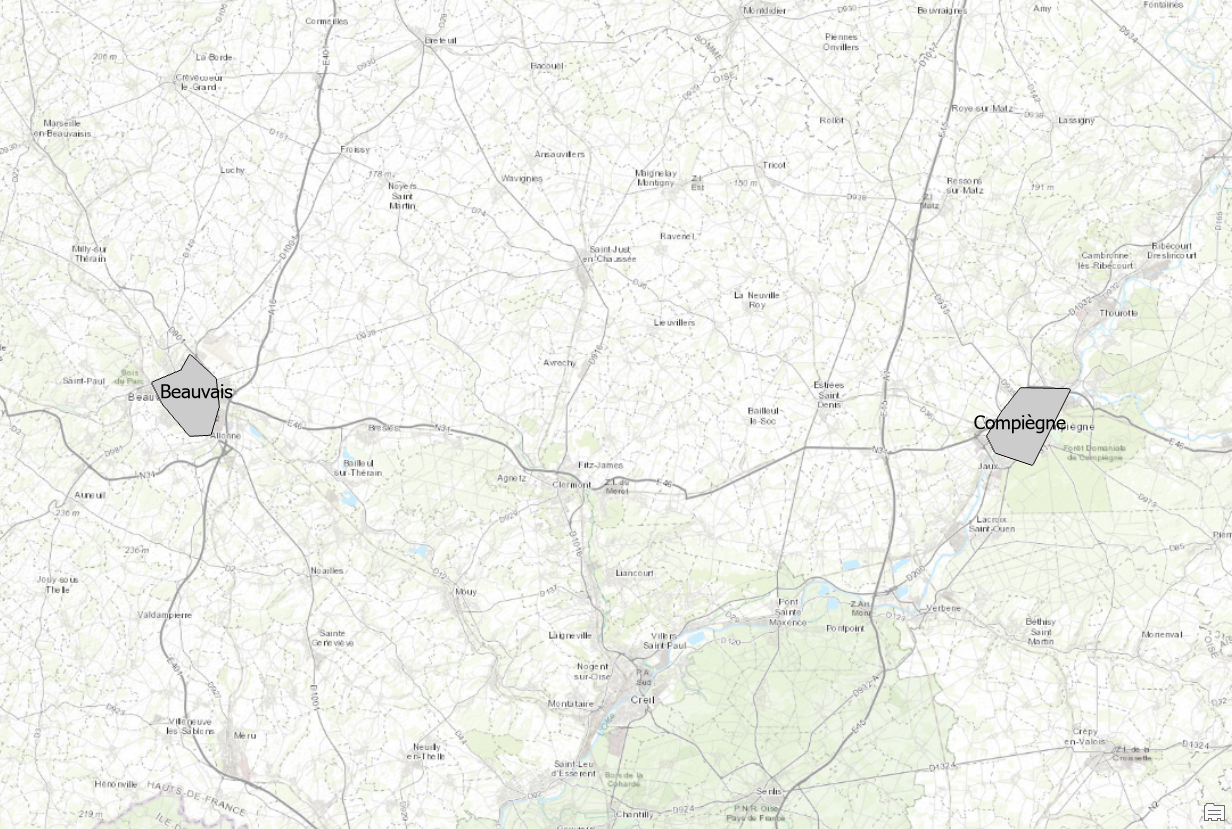

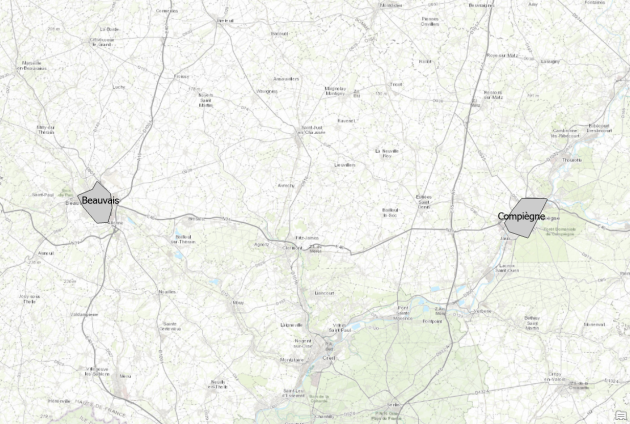

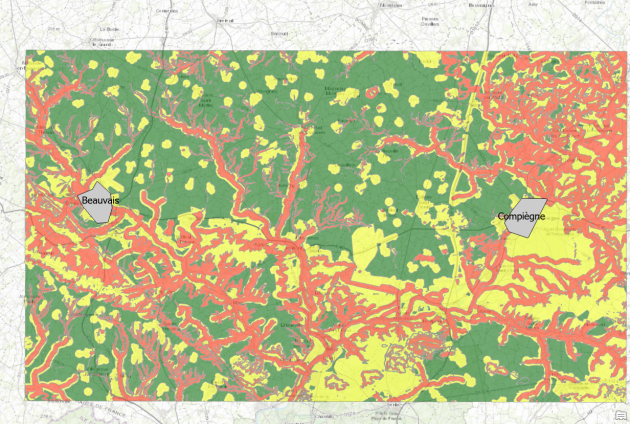

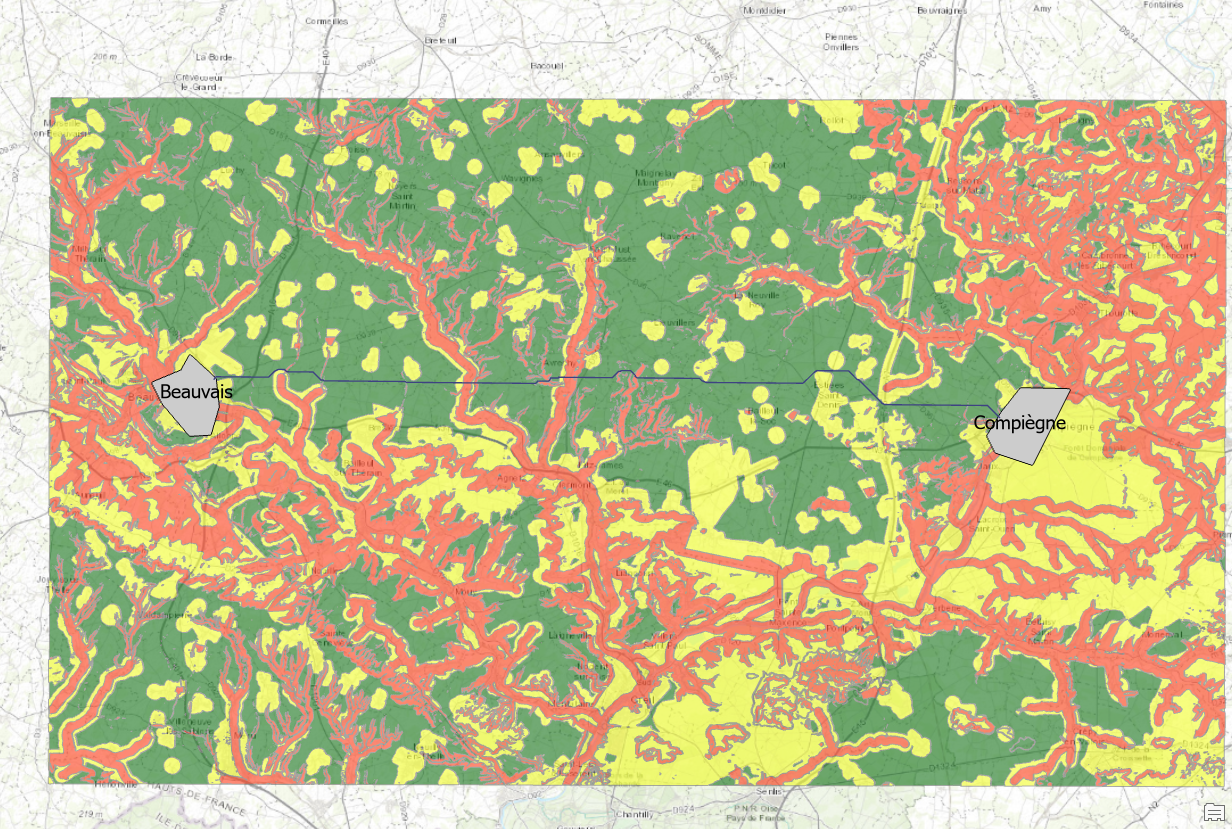

Exemple : Créer un chemin entre Beauvais et Compiègne passant par les valeurs les plus petites d'un raster de contraintes (le plus de couleur verte possible)

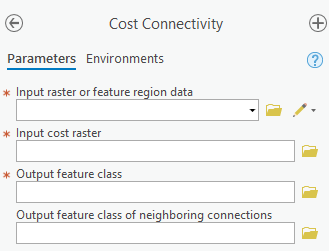

Procédure
  1. Choisissez le raster ou le vecteur contenant les zones à relier (dans notre exemple il s'agit du shapefile ploygone des villes)⚓
  2. Définissez le raster de coût, c'est-à-dire le raster par lequel le chemin tracé doit passer par les valeurs les plus petites (dans notre exemple il s'agit du raster de topographie)⚓
  3. Choisissez le nom et l'emplacement du chemin généré en sortie (il s'agira d'un shapefile de type polyligne)⚓

ComplémentPlus de détails sur l'aide en ligne ESRI⚓

https://pro.arcgis.com/fr/pro-app/tool-reference/spatial-analyst/cost-connectivity.htm
