Créer un polygone automatique sur ArcGIS Pro⚓

Description⚓

Cette procédure vous expliquera comment générer un polygone automatique dans ArcGIS Pro.

Truc & astuceQuand utiliser un polygone automatique ?⚓

  • Polygone manuel : à utiliser pour générer un polygone isolé (c'est-à-dire dont les bords ne touchent pas un polygone existant) :Créer un polygone sur ArcGIS Pro

  • Polygone automatique : à utiliser pour générer un polygone qui touchera les bords d'un autre polygone existant

ProcédureProcédure pour générer un polygone automatique⚓

Prérequis

Pré-requis :⚓

Il faut avoir préalablement généré un shapefile[1]/classe d'entité[2] de type polygone. Si cela n'est pas déjà fait vous trouverez la procédure ici.

Aperçu pour la création d'un polygone automatique
Procédure
  1. Ajoutez votre couche polygone à votre contenu ArcGIS Pro.⚓
  2. Sélectionnez votre couche à éditer 1 puis cliquez sur Edit 2 puis sur Create 3.⚓

    1. Le bandeau "Create Features" s'ouvre sur la droite de l'écran.⚓

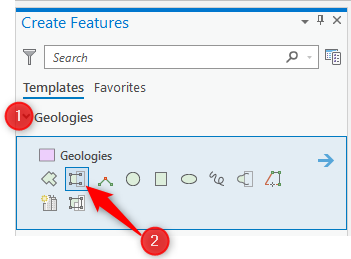

  3. Cliquez sur votre couche 1 puis sélectionnez l'outil Polygone automatique 2.⚓
  4. Dessinez votre polygone automatique⚓
    Dessiner un polygone automatique

    Truc & astuceConseils pour la digitalisation⚓

    • Utilisez le clic simple gauche pour placer un sommet et le double-clic gauche pour terminer votre polygone (attention à bien croiser vos lignes pour fermer votre polygone : voir la vidéo)

    • Vous pouvez passer directement à travers un polygone existant pour que le nouveau polygone suive automatiquement l'existant (voir la vidéo).

    AttentionPolygone automatique adjacents à plusieurs polygones existants⚓

    Durant le tracé de votre polygone automatique, celui-ci doit impérativement traverser l'ensemble des polygones adjacents déjà générés. Sinon celui si sera généré au dessus des polygones existants.

    Polygones automatiques adjacents

    Truc & astuceVotre dernier sommet est mal placé ? Comment le supprimer ?⚓

    Placez votre souris sur le sommet mal placé puis faite un clic-droit. Vous pouvez alors déplacer ou supprimer le sommet sans supprimer l'intégralité du poylgone.

    Truc & astuceRéalisez un gros polygone en plusieurs fois :⚓

    Pour la digitalisation de polygone de grande taille il est conseillé de réaliser plusieurs polygones automatiques et de les combiner par la suite :Regrouper plusieurs polygones au cours d'une digitalisation

  5. Cliquez sur afin de Sauvegarder votre polygone.⚓

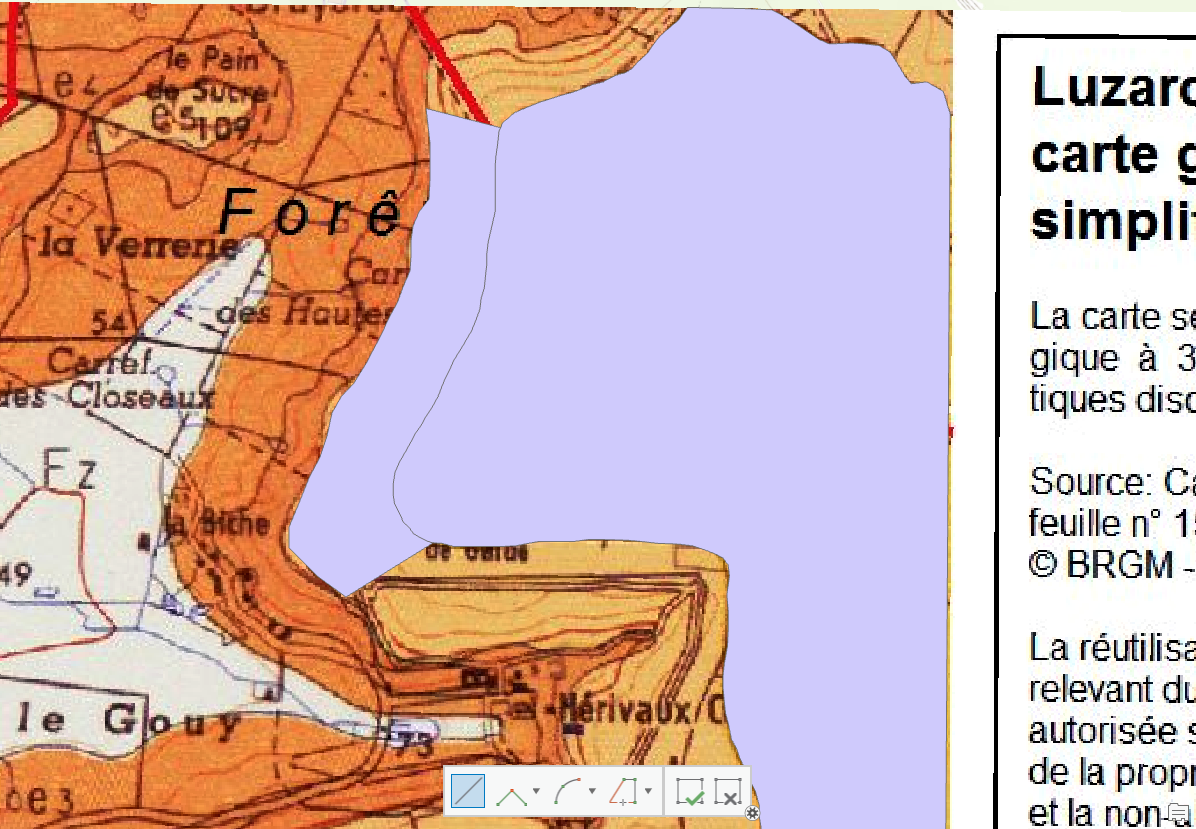

  6. Résultat

    Votre polygone est maintenant dessiné.⚓

    RemarqueLa table attributaire doit maintenant contenir autant de lignes que de polygones générés.⚓

    Truc & astuceCompléter les attributs de la table attributaire.⚓

    Vous pouvez rentrer les informations propre à votre polygone dans la table attributaire via la procédure : Compléter la table attributaire durant une digitalisation
