Définir une projection (Define Projection)⚓
Description⚓
Lorsqu'un fichier vecteur[1] ou raster[2] ne possède pas de système de coordonnée[3], il est possible de le définir avec un outil de projection.
On utilise l’outil « Define projection » dans deux cas de figures :
Le fichier ne possède pas de système de coordonnées.
Ce cas est fréquent quand vous téléchargez les données sur les sites institutionnels : pour connaître le système de coordonnées à utiliser, consultez la documentation accompagnant les données.
Le fichier a un mauvais système de coordonnées et est mal localisé (ce qui se traduit par une mauvaise superposition des couches). Dans ce cas, le nouveau système de coordonnées écrase l'ancien.
Emplacement de la Toolbox⚓
Data Management Toolboxes\Projections and Transformations toolset\Define Projection
Attention : Attention !⚓
Cet outil ne génère pas de nouveau fichier, il ajoute ou remplace le système de coordonnée existant.
2 solutions possibles s’il ne fallait pas utiliser Define projection/le système de coordonnée n’était pas le bon :
- Réaliser un Define projection vers le système de coordonnées initial du fichier.
- Supprimer le fichier et le retélécharger.
Utilisez vous le bon outil ?⚓
Validez le choix de l'outil en consultant la fiche de choix des outils de gestion des systèmes de coordonnées.

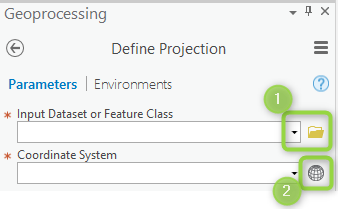

N°1puis cliquez sur le symboleN°2.⚓N°1(exemple « 4326 » pour WGS 84). Cliquer dessus quand il apparaîtra dans la liste disponibleN°2. Appuyez sur entrée sur votre clavier puis cliquez surOKN°3.⚓Truc & astuce : Code EPSG pour les systèmes de coordonnées les plus fréquents⚓
WGS84 (EPSG =4326) :
Système géographique / Monde / WGS84RGF93 Lambert 93 (EPSG = 2154) :
Système projeté / Grilles Nationales / France / RGF 93 Lambert 93 (le dernier)Résultat attendu⚓
Le fichier vecteur ou raster doit maintenant être localisé au bon endroit.
