Table XY vers point (XY table to point)⚓

Description⚓

Cet outil permet de créer une couche[1] de points à partir de coordonnées stockées dans une table[2].

AttentionAttention⚓

La couche générée est temporaire et sera supprimée à la fermeture du projet ArcGIS Pro. Il n’apparaîtra pas dans le catalogue de donnée. Afin de la créer de manière permanente il faudra utiliser l'outil Copier des entités (Copy features).

Types de fichiers acceptés en entrée⚓

Table de données[2]

Emplacement de la Toolbox⚓

Data Management Tools\Layers and Table Views\Make XY Event Layer

ProcédureProcédure pour générer une couche de points XY⚓

Prérequis

Attention au système de coordonnées !⚓

Pensez à vérifier le système de coordonnées des coordonnées stockées dans la table à convertir en point. Si vos coordonnées sont stockées en WGS84 (degré décimaux en latitude et longitude) vous devez utilisez le WGS 84 pour créer vos points.

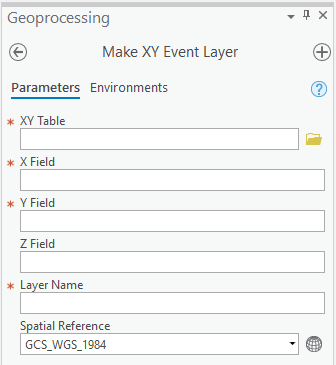

Procédure
  1. Sélectionnez la table contenant les coordonnées XY des futurs points⚓
  2. Choisir le champ contenant les coordonnées X⚓
  3. Choisir le champ contenant les coordonnées Y⚓
  4. Choisir le champ contenant les coordonnées Z (si existant, facultatif sinon)⚓
  5. Rentrez le nom du layer en sortie⚓
  6. Choisissez le système de coordonnées de la couche de points à créer⚓

    AttentionAttention au système de coordonnées⚓

    Vous devez sélectionner le système de coordonnées des points XY de la table et non pas celui du projet (si différent). Vérifiez l’ordre de grandeur des valeurs (180 ou moins --> Système de coordonnées géographiques).

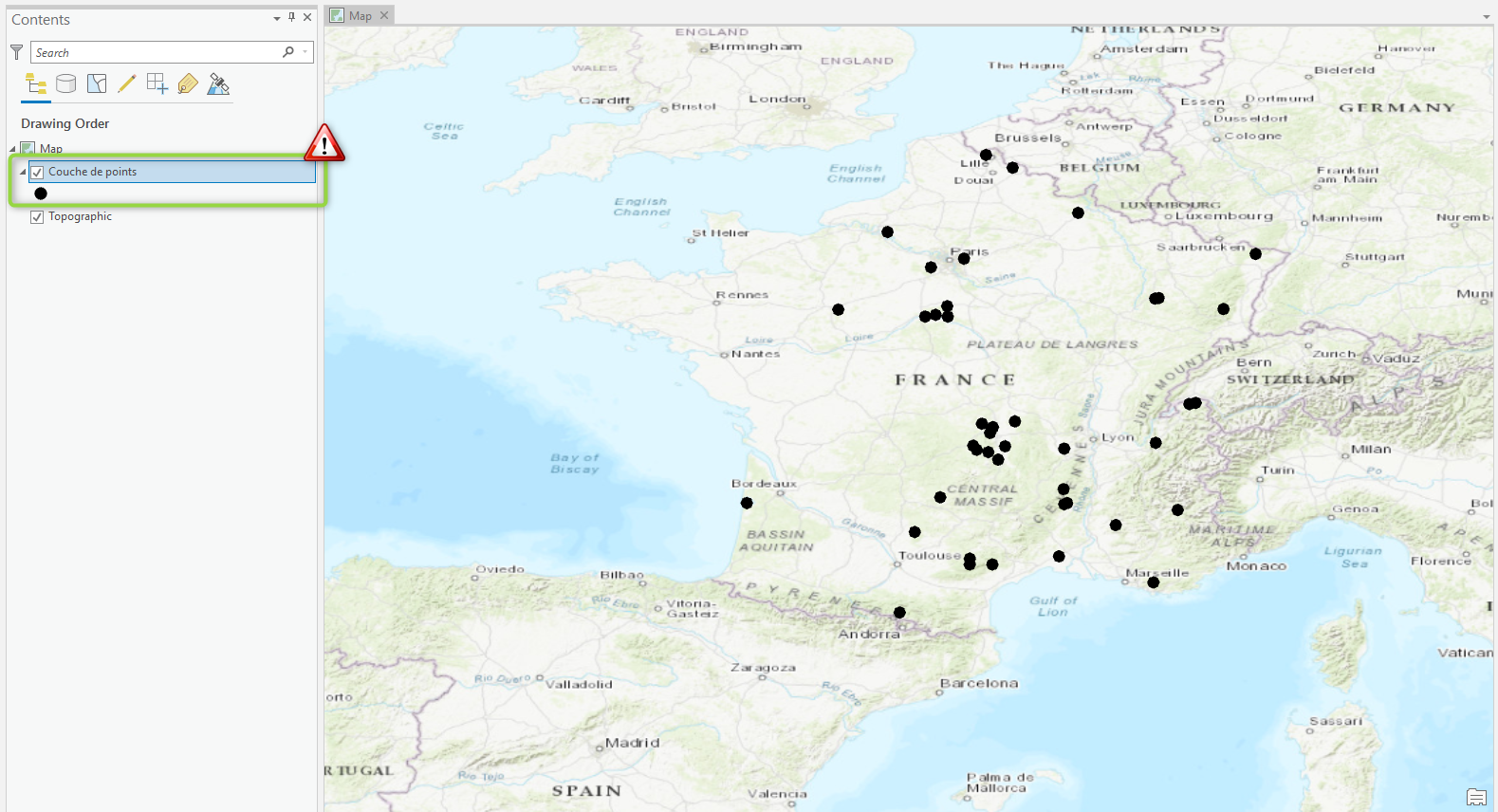

Résultat

Résultat attendu⚓

Une couche de points est maintenant générée dans le projet ArcGIS Pro.

Résultat attendu⚓

Une couche de points est maintenant générée dans le projet ArcGIS Pro.
