Géoréférencer un raster selon des coordonnées XYZ⚓

Description⚓

Cette procédure permet de géoréférencer[1] un fichier raster[2] image (carte scannée, carte .jpg, ou photographie aérienne...) à partir de plusieurs points dont les coordonnées XY(Z) sont connues.

Données en entrée⚓

Raster[2]

ProcédureProcédure pour réaliser le géoréférencement⚓

Introduction⚓

L'opération consiste à repérer 3 à 4 points sur l'image à géoréférencer puis identifier ces points sur un outil de type Géoportail ou Google Earth afin de relever les coordonnées XYZ réelles. Ces points serviront à recaler l'image dans l'espace.

Procédure

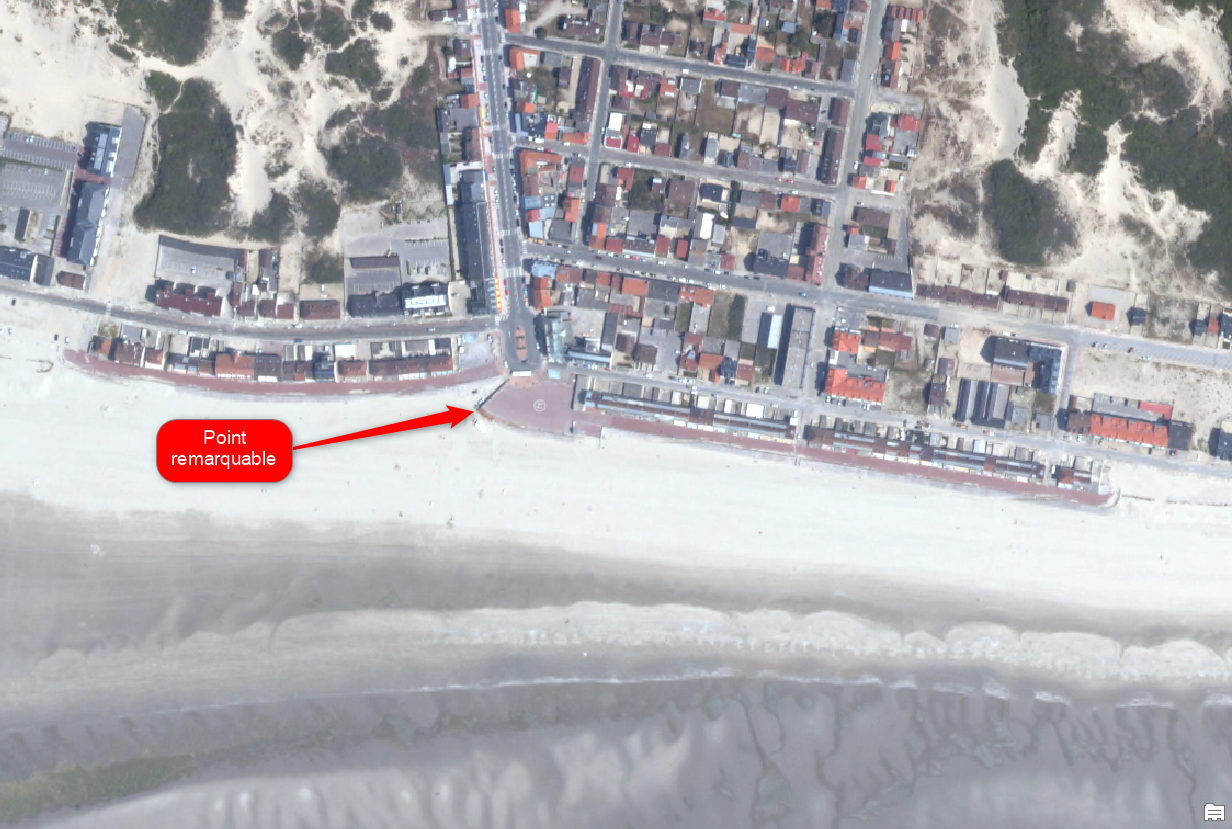

  1. Repérer un point remarquable sur l'image à géoréférencer.⚓

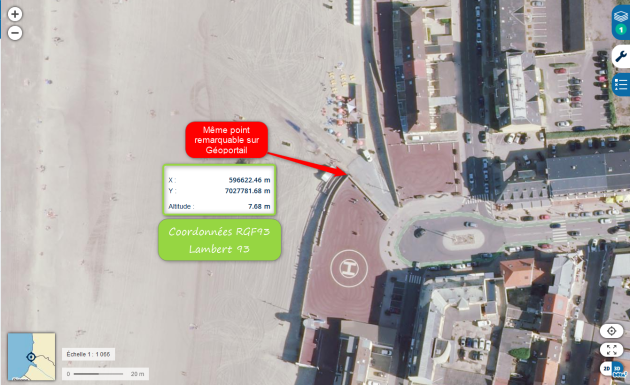

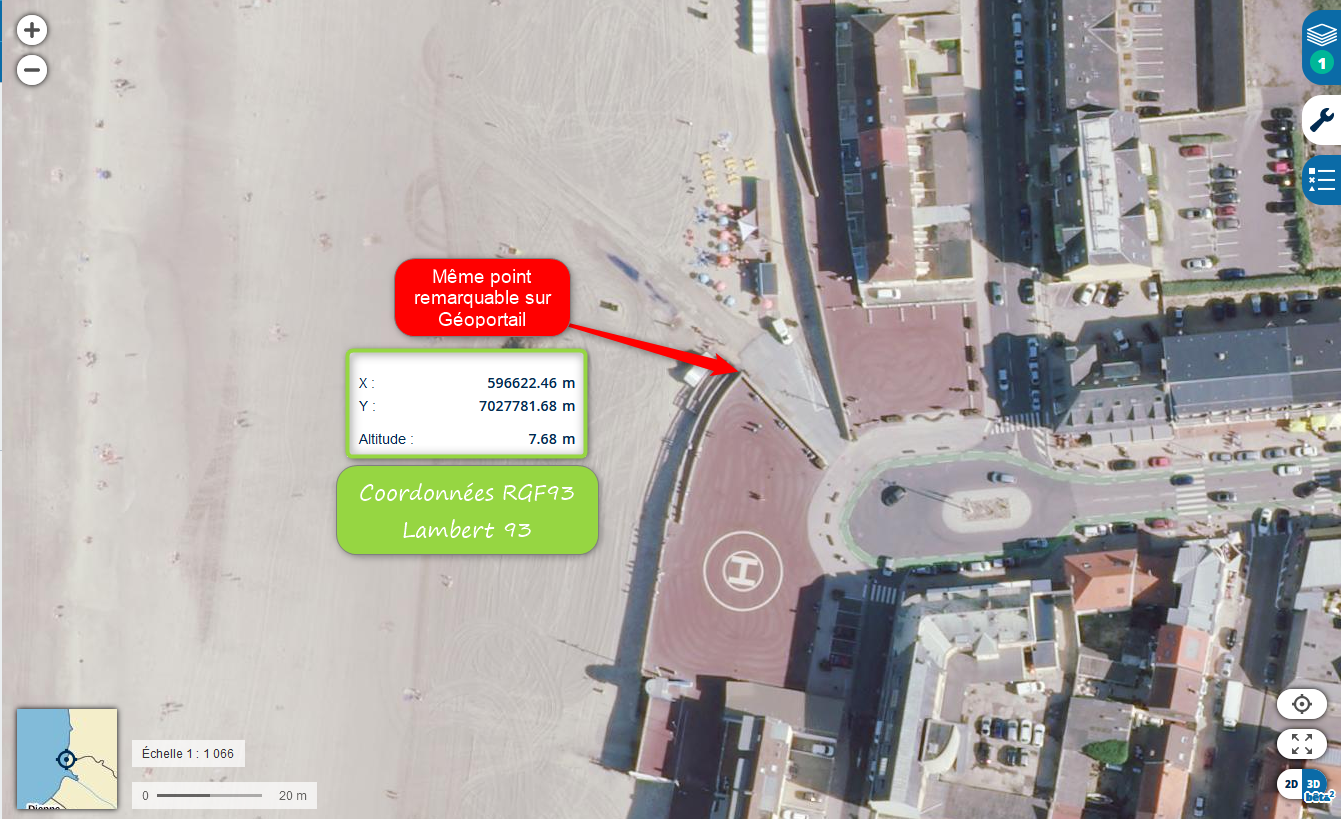

  2. Repérer ce même points sur l'image aérienne de Géoportail (ou d'un autre site internet) et récupérer ses coordonnées XY(Z).⚓

    AttentionAttention⚓

    Pensez à bien identifier le système de coordonnée associé aux coordonnées du point.

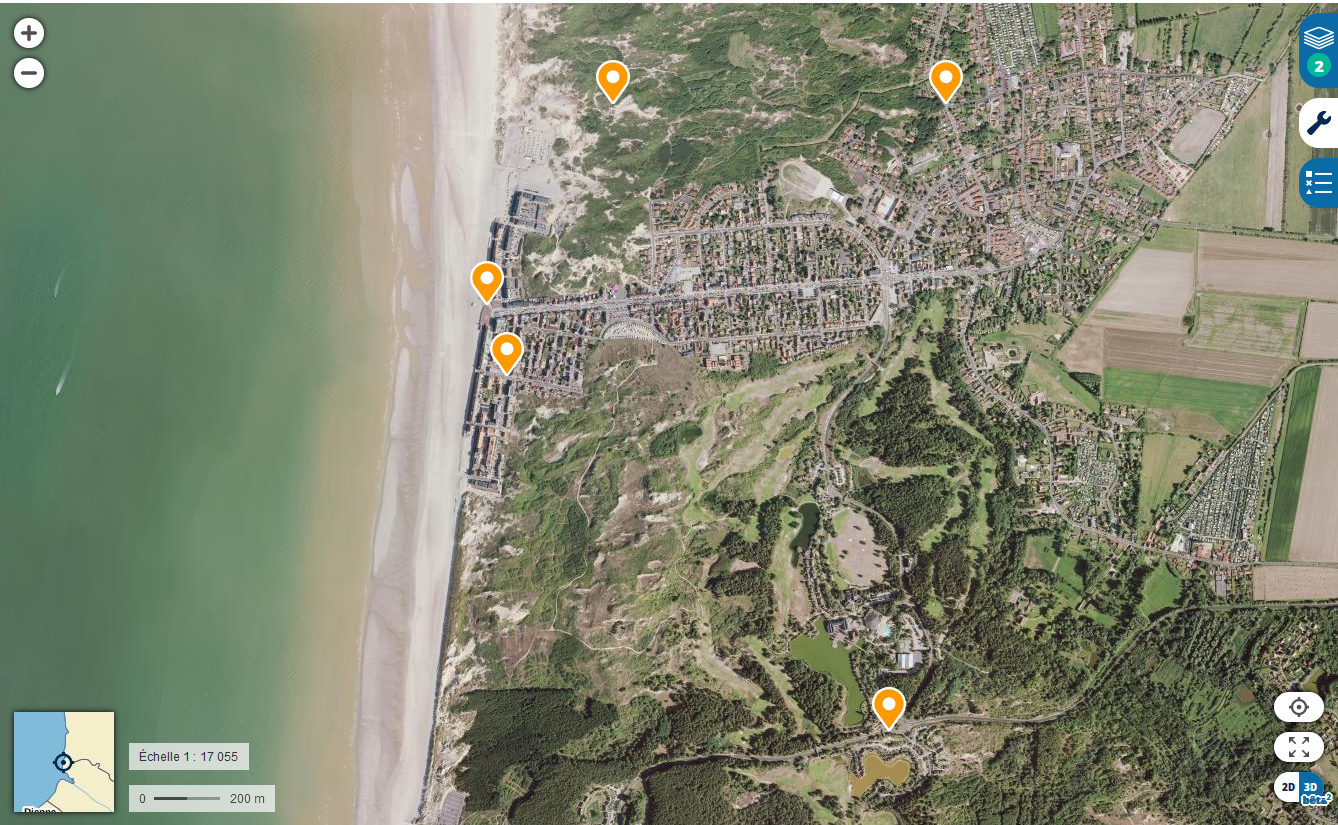

  3. Répétez cette étape pour 4 points bien répartis sur votre image.⚓

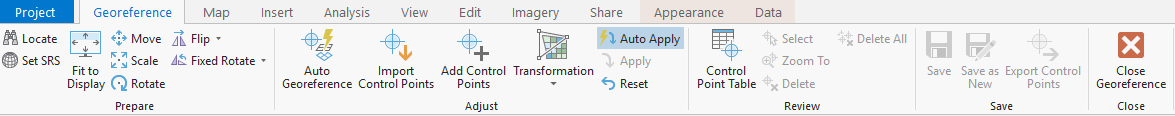

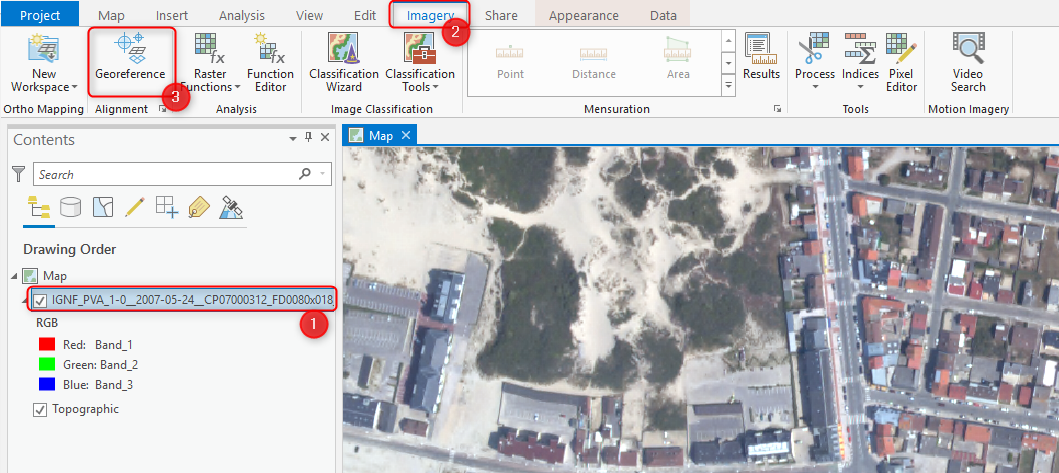

  4. Dans ArcGIS Pro cliquez sur l'image à géoréférencer 1 puis cliquez sur Imagery 2 et ouvrez le bandeau Georeference 3.⚓

    1. Le bandeau Georeference s'ouvre.⚓

  5. Cliquez sur Add Control Points⚓

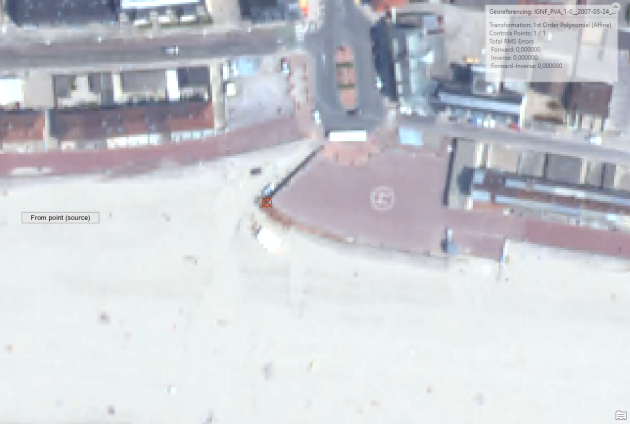

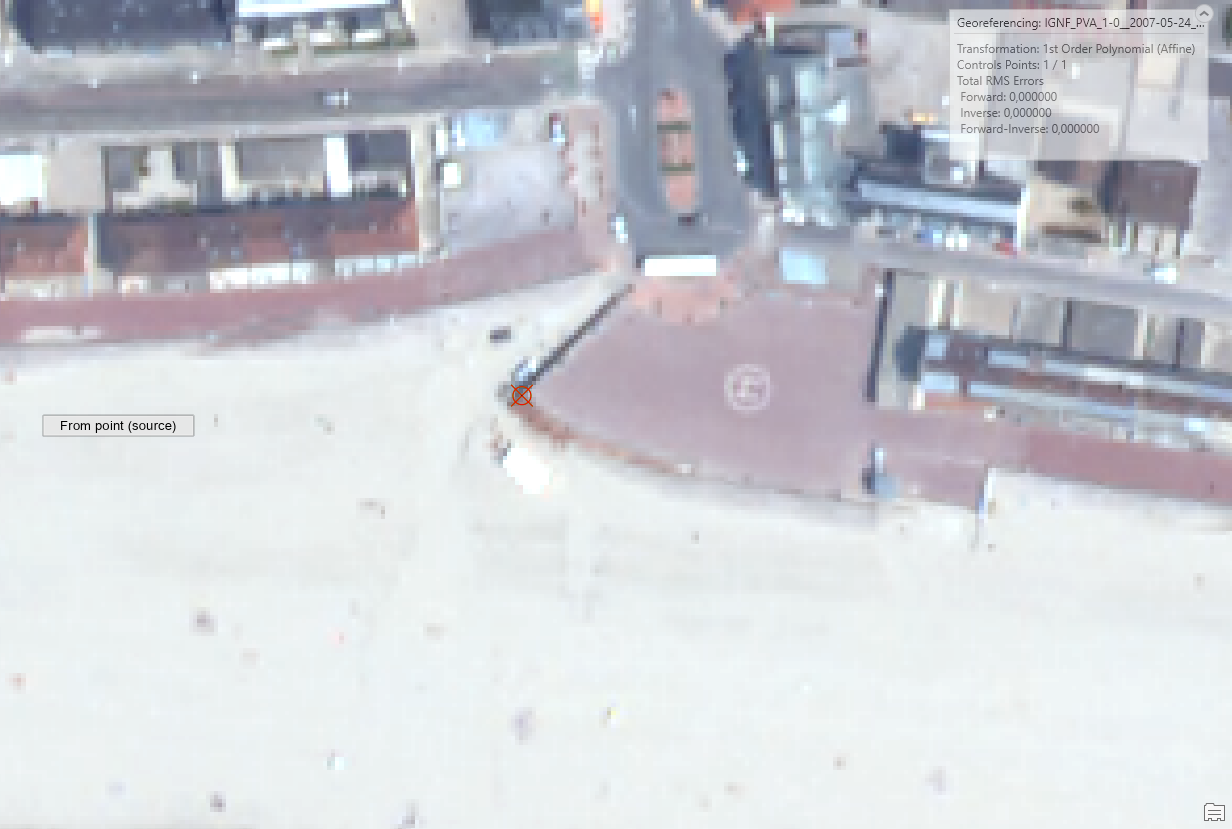

  6. Pour chaque point identifié, cliquez sur la localisation du point remarquable de l'image à géoréférencer puis cliquez une nouvelle fois à coté de ce point (l'endroit n'a pas d'importance).⚓

    RemarqueRemarque⚓

    Il est possible que l'image se déplace ou se déforme, cela n'a pas d'importance

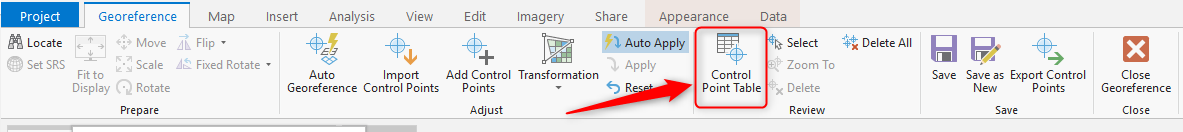

  7. Ouvrez maintenant la Control Point Table⚓

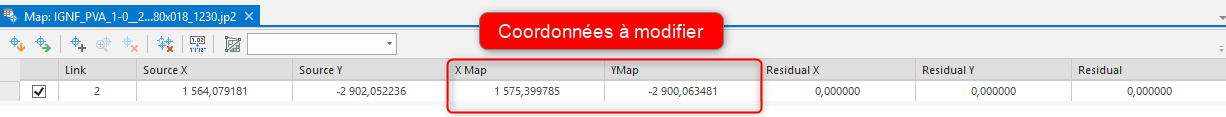

  8. Modifier les colonnes Xmap et Ymap de chaque point de la table afin d'identifier les coordonnées réelles de votre point.⚓

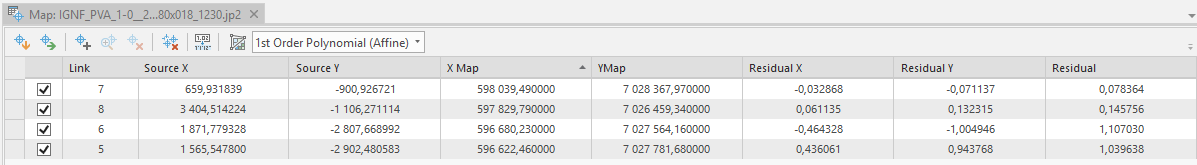

    1. Votre table devrait maintenant contenir les nouvelles coordonnées⚓

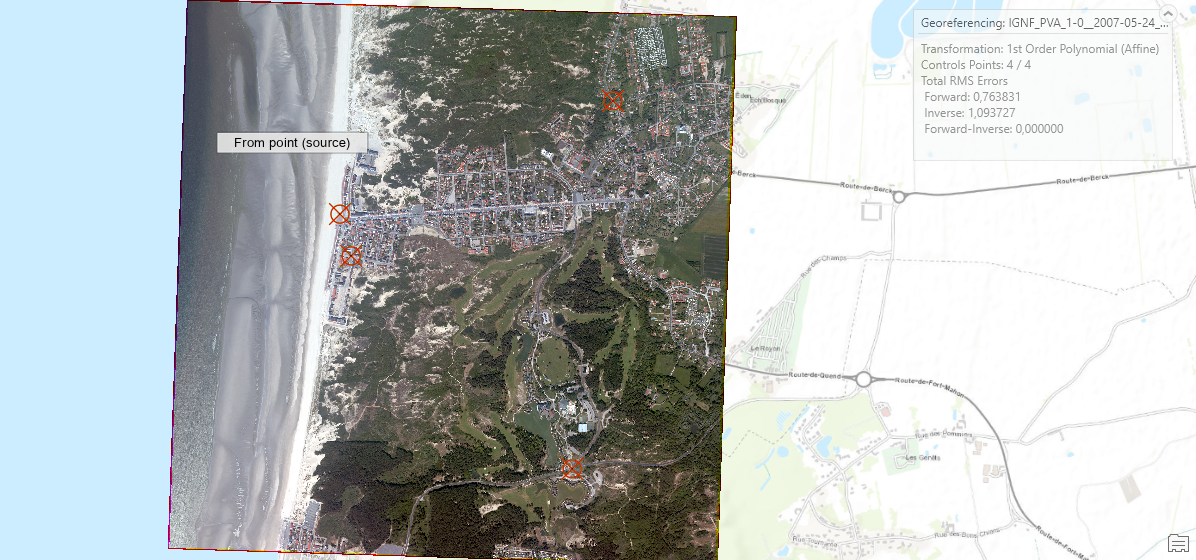

  9. Votre image se repositionnera au fur et à mesure de l'avancement.⚓

    Truc & astuceUne erreur de positionnement ?⚓

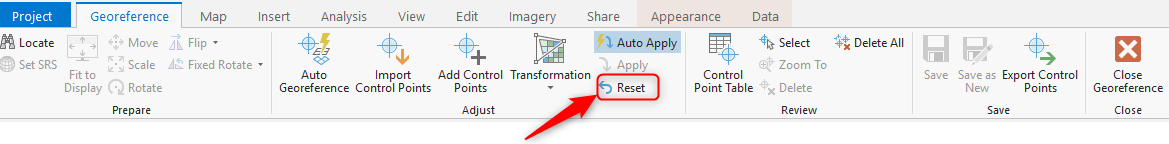

    Si vous constatez une erreur de positionnement cela est sans doute due à une erreur de coordonnée. Une fois l'erreur détectée et modifiée, cliquez sur Reset pour mettre à jour le positionnement de l'image.

  10. Si je géoréférencement vous convient Appuyer sur pour sauvegarder votre géoréférencement.⚓
  11. Cliquez sur pour fermer le panneau Georeference et valider votre géoréférencement.⚓
  12. Résultat

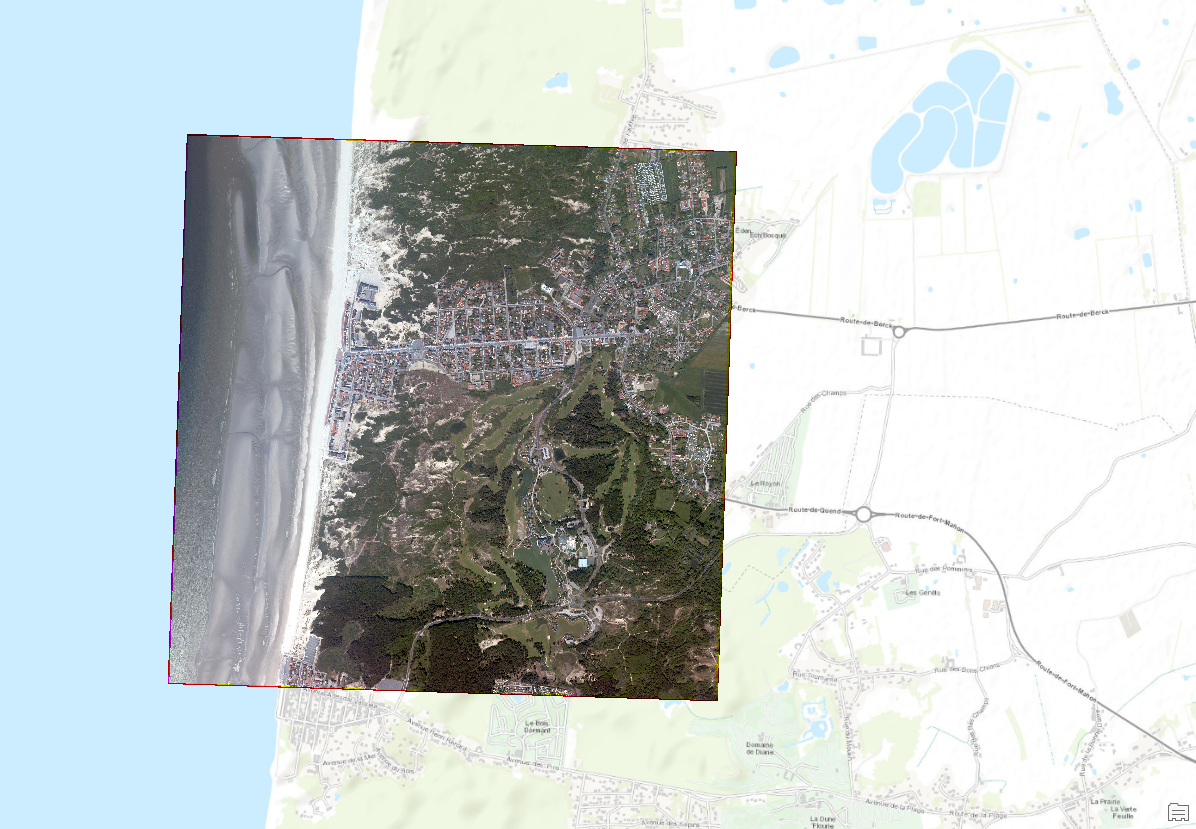

    Votre raster est maintenant géoréférencé.⚓
