Géoréférencer un raster selon la méthode des points amers⚓

Description⚓

La méthode des points amers vous permettra de superposer votre raster[1] non géoréférencé (une carte papier numérisée, une photo aérienne ancienne) à un raster[1] déjà géoréférencé. Le plus simple est d'utiliser le fond de carte "imagerie" intégré dans ArcGIS Pro. Pour information un "amer" désigne un point visible dans le paysage utile pour définir une route, en navigation côtière notamment.

Exemple d'amer : le clocher d'Ars-en-Ré (crédits : Jean-Pierre Bazard, wikimedia)

Types de fichiers acceptés en entrée⚓

Raster[2][1][2]

ProcédureLe géoréférencement par la méthode des points amers, étape par étape⚓

Procédure
  1. Affichez le raster de référence⚓

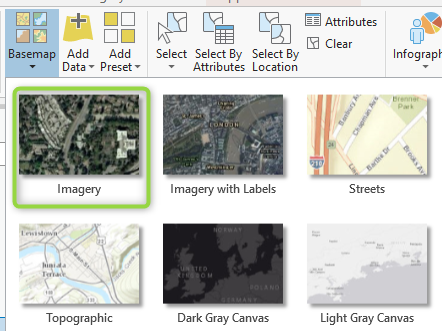

    Ajouter le fond de carte "imagerie"⚓

  2. Vérifiez le système de coordonnées de la carte⚓

    En toute logique, la carte en cours hérite utilise le système de coordonnées[3] du raster que vous venez d'ajouter.

    Notez bien que le raster que vous allez géoréférencer héritera du système de coordonnées de la carte en cours. Si besoin, vous pouvez le modifier.

  3. Ajouter le raster à géoréférencer à votre carte⚓
  4. Affichez la zone correspondant au raster à géoréférencer⚓

    Naviguez le fond de carte, de manière à afficher la zone correspondant au raster à géoréférencer

    Truc & astuceConseils⚓

    • Vous pouvez chercher un lieu grâce à l'outil Locate.
    • Vous pouvez afficher un autre fond de carte comportant des toponymes pour vous repérer.
  5. Affichez le ruban Georeference⚓

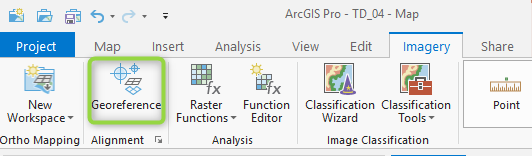

    Cliquez sur le raster à géoréférencer dans la liste des couches, puis cliquer sur le ruban Imagery / Georeference.

  6. Vérifiez le type de transformation⚓

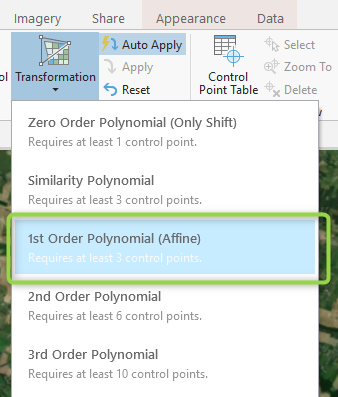

    Cliquez sur Transformation / Polynomial 1rst order (affine).

  7. Ajustez le raster grossièrement⚓

    A l'aide des outils du groupe Prepare, ajustez le raster pour qu'il se superpose grossièrement à la zone correspondante dans le fond de carte.

  8. Ajouter un premier point de contrôle⚓

    AttentionRépartition des points de contrôle⚓

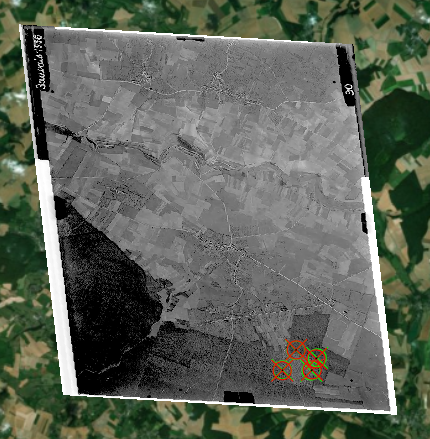

    Vous allez ajouter 4 points servant à caler le raster sur le fond de carte imagerie. Ces points doivent être répartis de manière homogène et localisés dans les 4 coins du raster à géoréférencer pour éviter toute distorsion. Sur cette copie d'écran ci-dessous, les points sont mal répartis et induisent une distorsion.

    Un exemple à ne pas suivre !

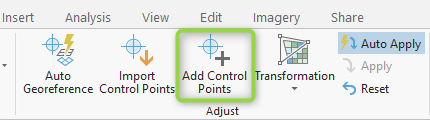

    Dans la barre d'outils Géoréférence, cliquez sur le bouton  Add control points.

    • Faites un premier clic gauche depuis le point mal géoréférencé. Une croix verte apparaît à l'emplacement sélectionné.
    • Faites un nouveau clic gauche vers l'emplacement correctement positionné. Une croix rouge apparaît cette fois-ci, puis disparaît.

    1. Résultat de l'étape⚓

      Le raster à géoréférencer a été automatiquement déplacé sur le lieu correspondant au second clic.

  9. Ajouter 3 autres points, répartis de manière homogène sur le raster⚓

    Truc & astuceComment supprimer un point de contrôle ?⚓

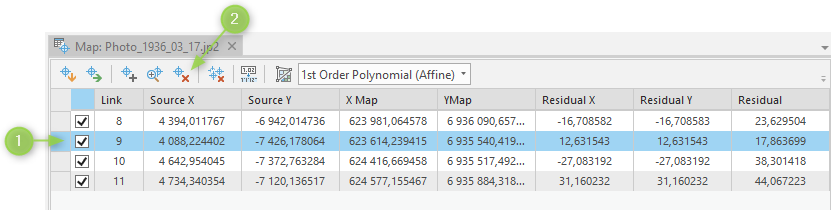

    Vous pouvez supprimer un point non satisfaisant en cliquant sur l'icone pour afficher la table des points de contrôle.

    Sélectionner la ligne correspondant au point à supprimer (1), puis supprimer la ligne (2).

  10. Contrôlez la qualité du géoréférencement⚓

    Vérifiez la valeur de l'erreur RMS⚓

    L'erreur RMS (root mean square) décrit l'homogénéité de la transformation entre les différents points de contrôle. L'erreur est exprimée dans l'unité du système de coordonnées utilisé, a priori en mètres. Lorsque l'erreur est particulièrement importante, vous pouvez supprimer et ajouter des points de contrôle pour la corriger.

  11. Terminez le géoréférencement⚓

    Si l'erreur RMS vous satisfait, sauvegardez le géoréférencement et quittez le géoréférencement .

ComplémentPlus d'informations sur l'aide en ligne ESRI⚓

https://pro.arcgis.com/fr/pro-app/help/data/imagery/overview-of-georeferencing.htm
