Interpolate shape : Convertir un shapefile 2D en shapefile 3D par interpolation sur un raster de topographie⚓

Description⚓

Afin d'attribuer une valeur de Z à un shapefile vous pouvez interpoler cette valeur à partir d'un raster de topographie. Cette manipulation convertira votre shapefile 2D (Z=0) en shapefile 3D (Z variable en fonction du raster de topographie)

ProcédureProcédure pour interpoler votre shapefile 2D selon la topographie.⚓

Prérequis

Pré-requis :⚓

Vous devez avoir :

  • Un shapefile 2D à interpoler

  • Un raster de topographie (pensez à prendre connaissance de la résolution spatiale de celui-ci)

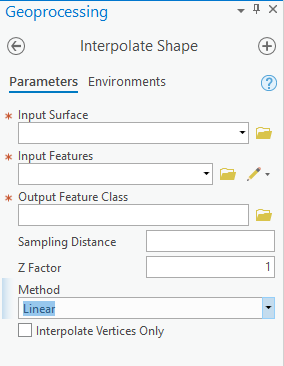

Procédure
  1. Rentrez le raster de topographie qui servira pour l'attribution de la valeur Z au shapefile⚓
  2. Rentrez ici le shapefile 2D à convertir en shapefile 3D⚓
  3. Nom et emplacement du nouveau shapefile 3D⚓
  4. Indiquez ici la distance d'échantillonnage de votre shapefile 3D à partir du raster de topographie (vous pouvez indiquer la même valeur que la résolution du raster)⚓
  5. Vous pouvez indiquer un facteur de multiplication si vous le souhaitez.⚓
  6. Choisissez votre méthode d'interpolation pour l'attribution de la valeur de Z⚓
Résultat

Résultat attendu⚓

Vous obtenez un nouveau shapefile 3D

Truc & astuceComment vérifier que mon nouveau shapefile est bien 3D ?⚓

Ajoutez un nouveau champs dans la table attributaire et calculez la géométrie d'une coordonnée Z (point, sommet de ligne ou de polygone). Si la valeurn'est pas égale à zéro, c'est que votre shapefile a bien été interpolé sur le raster.
