Intersecter (Intersect)⚓

Description⚓

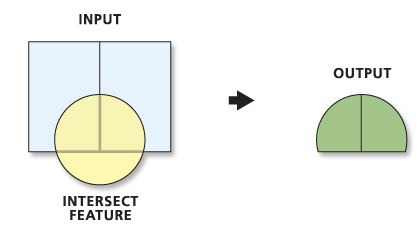

Cet outil permet de croiser plusieurs vecteurs ensemble. Il ne restera que les zones d'intersection en sortie. Les attributs des 2 tables seront présents dans la table du fichier en sortie. Il est possible de croiser des entités de géométrie différente (ligne/polygone).

Types de fichiers acceptés en entrée⚓

Vecteur[1]

Emplacement de la Toolboxe⚓

Analysis Tools\Overlay\Intersect

ProcédureProcédure pour réaliser une intersection⚓

Procédure

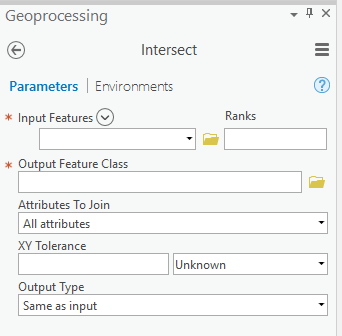

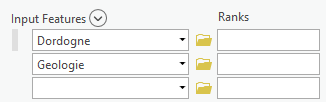

  1. Choisissez les données à intersecter. De nouvelles cases apparaissent au fur-et-à-mesure que vous sélectionnez vos données à intersecter.⚓
  2. Sélectionnez votre emplacement de fichier en sortie ainsi que le nom de la couche générée.⚓
  3. Choisissez si vous voulez regrouper tous les attributs des tables attributaires où seulement certains attributs.⚓
  4. Sélectionnez le type de géométrie de la couche générée en sortie.⚓

    La géométrie résultante correspondra à l’élément limitant :

    • Polygone avec polygone -> polygone
    • Polygone avec ligne -> ligne
    • Polygone avec point -> point
    • Ligne avec ligne -> ligne
    • Ligne avec point -> point
    • Point avec point -> point
Résultat

Résultat attendu⚓

Géométrie :

  • Des entités ont été créées aux endroits où des entités des deux fichiers se superposent.

Table attributaire :

  • Les attributs des tables attributaires ont été regroupés dans la table attributaire du fichier créé.
  • Chaque entité créée contient les attributs des entités superposées en entrée.

ComplémentPlus de détails sur l'aide en ligne ESRI⚓

https://pro.arcgis.com/fr/pro-app/tool-reference/analysis/intersect.htm
