Jointure Spatiale (Spatial Join)⚓

Description⚓

Cet outil permet de verser les attributs[1] d''un fichier vecteur [2]vers un autre fichier vecteur. Le versement des attributs entre les deux fichiers n'est pas lié à un champ[3] commun (cas d'une jointure attributaire) mais en fonction des relations spatiales (intersection, inclusion, proximité).

Types de fichiers acceptés en entrée⚓

Vecteur[2]

Emplacement de la Toolboxe⚓

Analyses Toolboxes\Overlay\Spatial Join

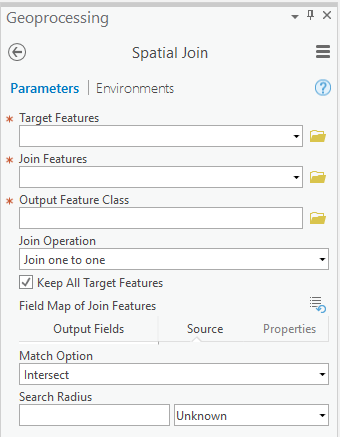

ProcédureProcédure pour la jointure spatiale⚓

Procédure
  1. Sélectionnez la couche qui va recevoir des informations (champs)⚓
  2. Sélectionnez la couche qui contient les informations (champs) que l'on souhaite ajouter⚓
  3. Choisissez le nom et l'emplacement de votre donnée en sortie⚓
  4. L'opération de jointure permet de définir si vous souhaitez joindre une entité à une seule ou à plusieurs. Tout dépend si les éléments joints peuvent concerner plusieurs éléments en entrée.⚓

    Exemple : on a un tracé de route nationale et un fichier des régions de France.

    On souhaite savoir les régions traversées par cette route.

    La route traverse plusieurs régions, il faut donc mettre « Join one to many ».

  5. Cette option permet de définir le type de relation spatiale souhaitée⚓

    « Intersect », l’option par défaut, permet de réaliser la jointure à partir du moment où les entités « Target » sont au moins partiellement touchées par une entité « Join ».

  6. Il est possible de définir un rayon de tolérance pour définir votre jointure spatiale (recherche par proximité par exemple).⚓
Résultat

Résultat attendu⚓

Géométrie :

  • La géométrie correspond à celle des entités en entrée.
  • La géométrie n’est pas découpée par les entités du second fichier (voir Clip ou Intersect pour cela).

Table attributaire :

  • La table du fichier Target (cible) contient en plus les champs de la table Join (jointe).
  • Un champ "JOIN COUNT" est ajouté : il comptabilise le nombre d'entités jointes par entité cible. Information utile notamment si vous avez réalisé un « Join one to many »

ComplémentPlus de détails sur l'aide en ligne ESRI⚓

https://pro.arcgis.com/fr/pro-app/tool-reference/analysis/spatial-join.htm
