Mesurer des longueurs ou des surfaces à l'aide de l'outil Mesure⚓

Description⚓

L'outil mesure vous permet de mesurer rapidement longueurs et surfaces sur votre carte.

AttentionAttention au système de coordonnée du bloc de couche (projet)⚓

La mesure réalisée dépendra du système de coordonnée projeté utilisé pour votre bloc de couche. Celle-ci est susceptible de varier en fonction du système de coordonnée projeté utilisé.

RemarqueMesure Géodésique vs mesure planaire⚓

Vous avez la possibilité de mesurer vos longueurs/surface en vous basant sur un système de coordonnée géodésique ou un système de coordonnée projeté. Il faut cependant penser à modifier le mode de mesure.

ProcédureProcédure pour réaliser une mesure⚓

Procédure

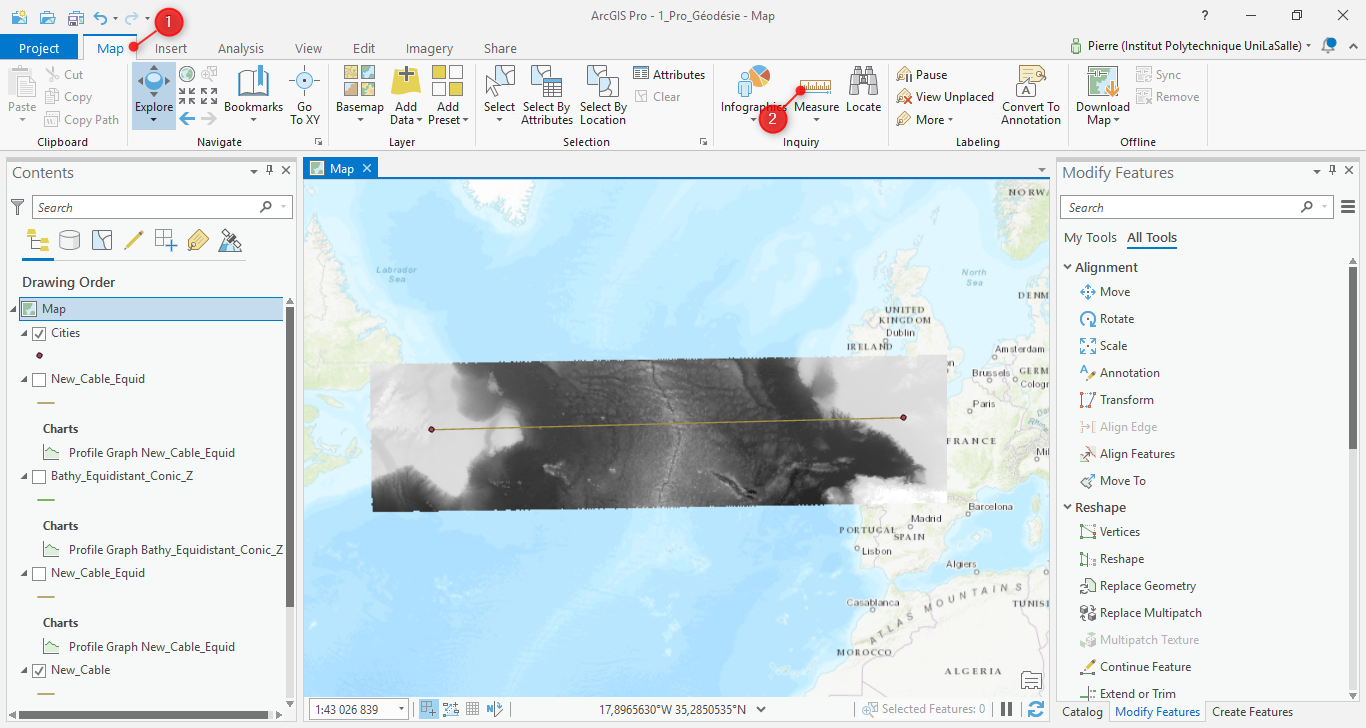

  1. Cliquez sur l'onglet Map 1 puis sur Mesure 2.⚓

    1. La fenêtre de mesure apparaît sur votre carte.⚓

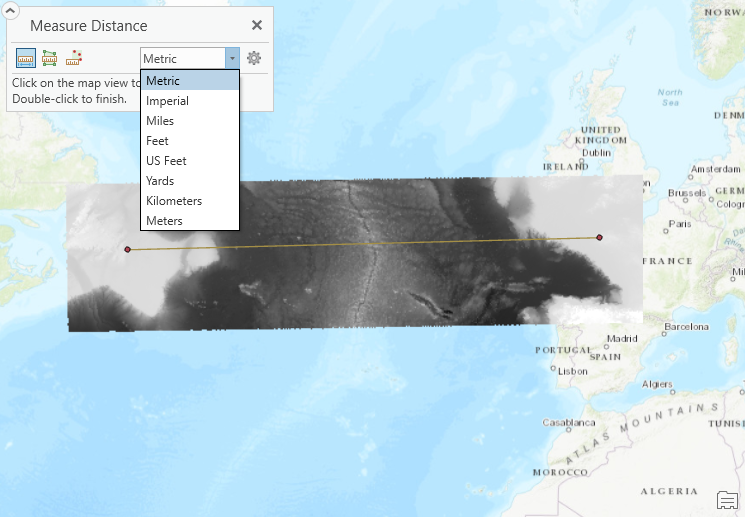

  2. Vous pouvez modifier le type de mesure et l'unité de votre mesure.⚓

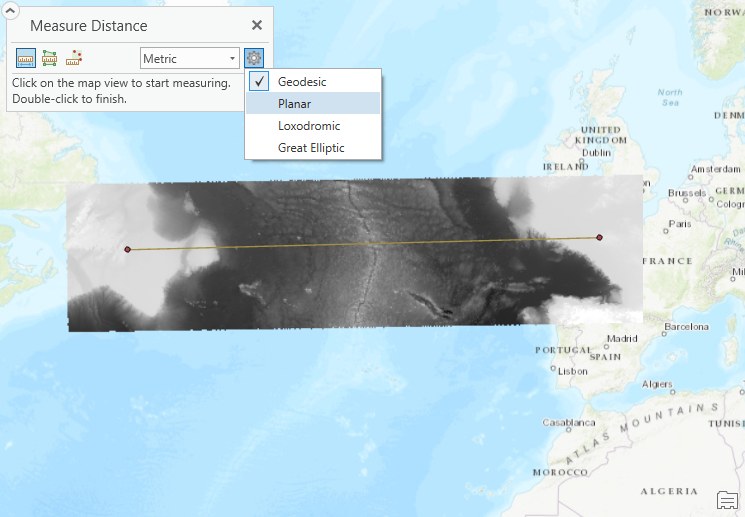

  3. Pour modifier le type de mesure (géodésique, plane, loxodromique ...) utilisez l'onglet Mode⚓

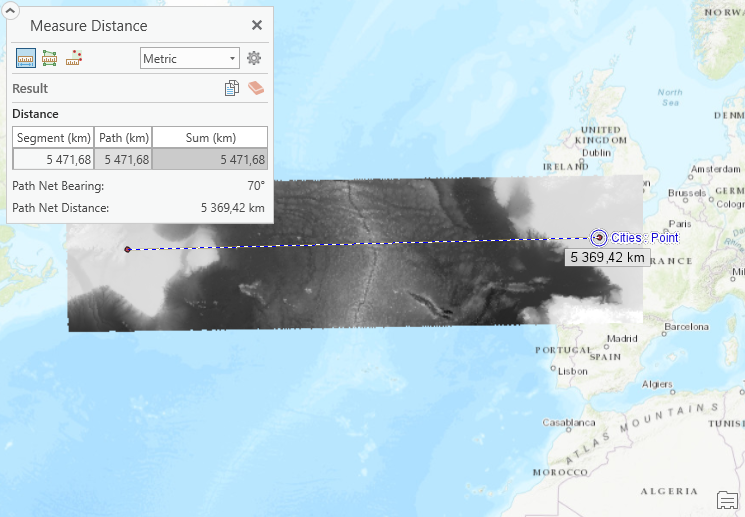

  4. Réalisez directement votre mesure sur la carte.⚓
