Symbologie étirée (Stretch Symbology)⚓

Description⚓

La symbologie Stretch (Étirer) permet de définir la plage de valeurs à afficher et d'appliquer un dégradé de couleurs à ces valeurs.

Truc & astuceQuand choisir une symbologie de type "Stretch" ?⚓

Celle-ci est utilisé principalement pour rendre visuel le raster, identifier facilement les zones proches des bornes minimum ou maximum. Cependant pour faire passer une information plus précise (telle que mettre en évident les pentes supérieures à 8% par exemple), il est conseillé d'utiliser la symbologie classifiée.

Types de fichiers acceptés en entrée⚓

Raster[1]

RemarqueTypes de champs⚓

La symbologie étirée ne peut être activée que sur les champs contenant des nombres (entier[2] ou réel[3])

Accéder à l'onglet "Symbologie" pour une couche :⚓

Faire un clic-droit sur le rasterN°1, puis sélectionnez Symbology N°2, un panneau s'ouvre sur la droite de votre écran N°3

ProcédureProcédure pour réaliser une symbologie étirée sur un raster⚓

Procédure

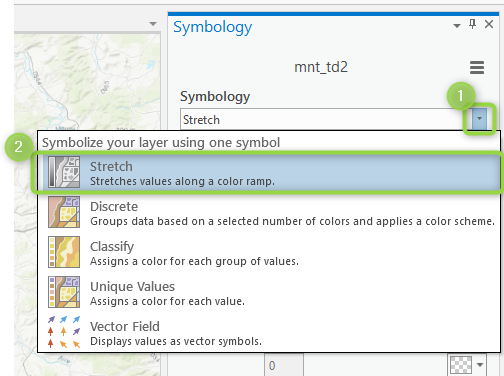

  1. Par défaut la symbologie de type "Stretch" est sélectionnée par ArcGIS Pro. Si ce n'est pas le cas, vous pouvez faire sélectionner la flèche noire N°1 et choisir le type de symbologie Stretch N°2.⚓
Procédure

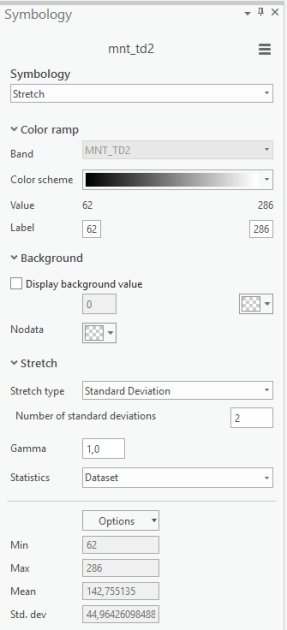

  1. Sélectionnez le schéma de couleur souhaité⚓
  2. Vous pouvez modifier les étiquettes (label) de vos bornes minimum et maximum⚓
  3. Vous pouvez modifier les propriétés du fond du raster.⚓
  4. Vous pouvez modifier le type de Stretch⚓
Résultat

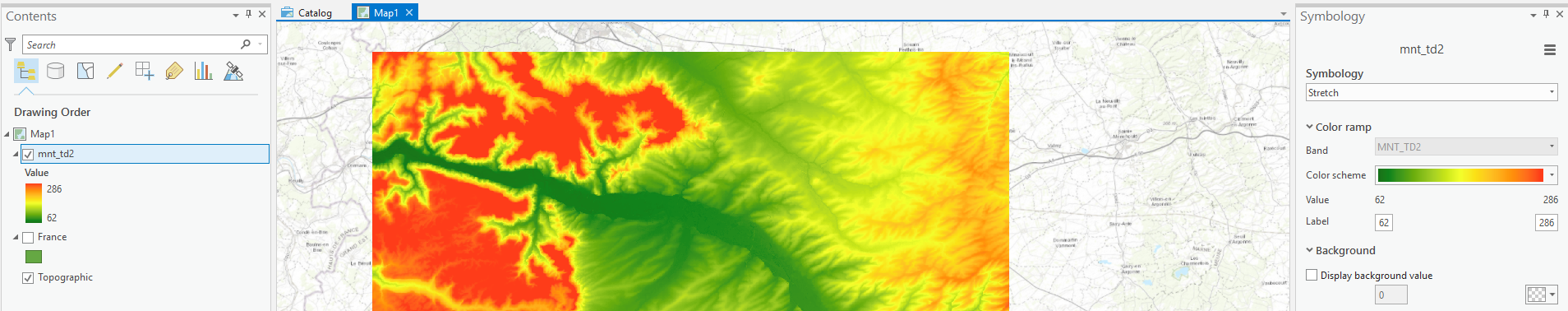

Résultat attendu⚓

Le raster possède maintenant la symbologie souhaitée.

ComplémentPlus de détails sur l'aide en ligne ESRI⚓

https://pro.arcgis.com/fr/pro-app/help/data/imagery/symbology-pane.htm
