Créer une symbologie en fonction des valeurs stockées dans un champ (Symbology by unique values)⚓

Description⚓

Le principe de cette symbologie est de créer une légende basée sur un champ[1] contenant des données qualitatives (souvent sous forme de texte). Une couleur sera affectée à chaque modalité présente dans le champ.

ExempleExemple :⚓

Réaliser la symbologie d'un fichier vecteur de la carte géologique de France : une couleur pour chaque formation rocheuse.

Types de fichiers acceptés en entrée⚓

Vecteur[2]/ Raster[3]

Accéder à l'onglet "Symbologie" pour une couche :⚓

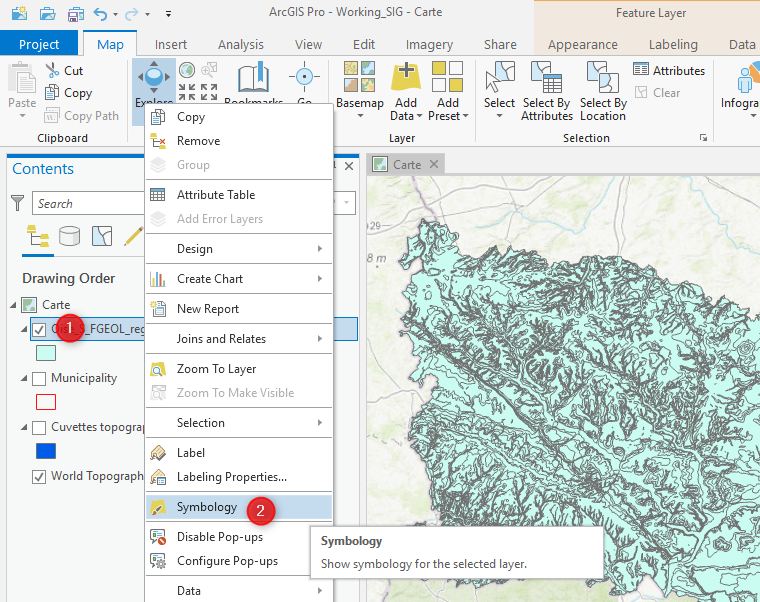

Faire un clic-droit sur la couche N°1, puis sélectionnez Symbology N°2.

ProcédureProcédure pour réaliser une symbologie par catégories sur un fichier vecteur⚓

Procédure

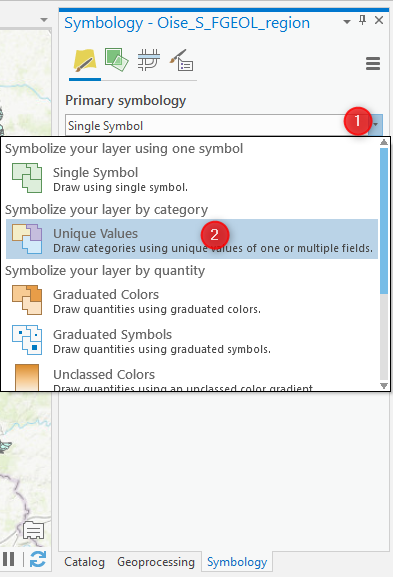

  1. Dans le panneau "Symbology" cliquez sur la "petite flèche noire" afin de faire dérouler les options de symbologie⚓
  2. Puis sélectionnez "Symbolize your layer by categories" then "Unique Values".⚓

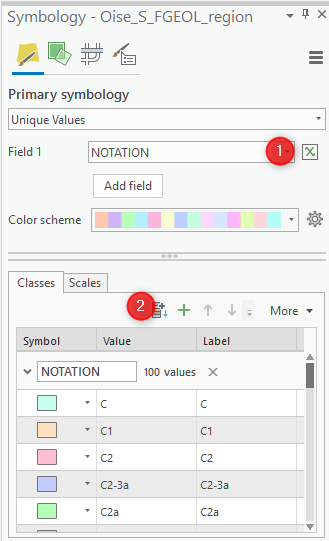

  3. Cette fenêtre s'ouvre alors. Sélectionnez le champ sur lequel s'appliquera la symbologie N°1 (dans notre exemple : champ contenant toutes les informations sur les différentes types de roches) puis cliquez sur Add values N°2 pour ajouter toutes les valeurs de la table attributaire dans l'onglet de symbologie.⚓

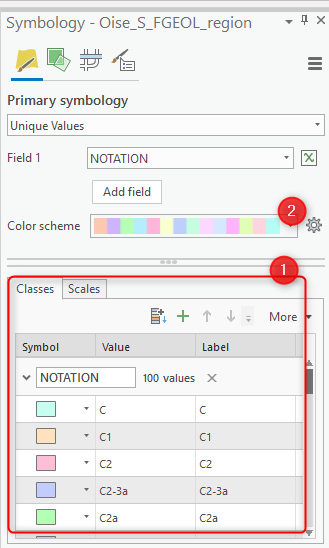

  4. L'ensemble des valeurs de la table attributaire apparaissent alors N°1. Vous pouvez changer si besoin l'échelle de couleur. N°2⚓

    Truc & astuceAller plus loin⚓

    • Grouper des valeurs : sélectionnez plusieurs valeurs avec la touche SHIFT ou CTRL, et faites un clic droit / Group values

    • Supprimer un élément : sélectionnez-le, puis faites un clic droit / Remove

    • Modifier les aspects du fond et /ou du contour de plusieurs ou de toutes les valeurs : faites un double clic sur le carré de couleur

      Modifier le label (l'étiquette) d'une donnée : clic droit / Edit label

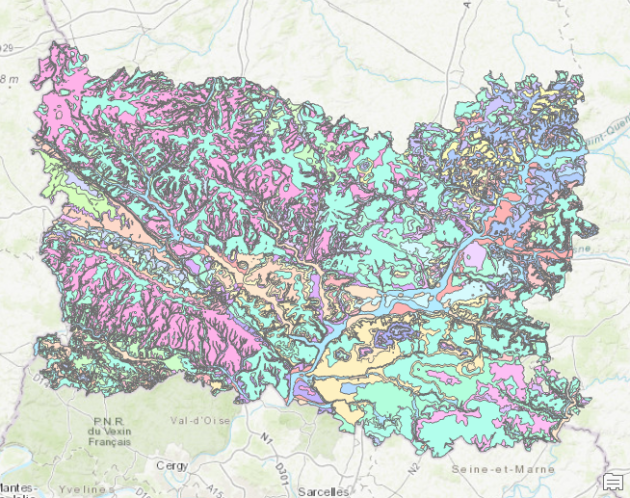

  5. Résultat

    Résultat attendu⚓

    Votre couche ArcGIS Pro contient maintenant une couleur ou un figuré pour chaque valeur unique du champ choisi.

ComplémentPlus de détails sur l'aide en ligne ESRI⚓

https://pro.arcgis.com/fr/pro-app/help/mapping/layer-properties/unique-value.htm
