Géoréférencer un raster à partir de points remarquables⚓

Description⚓

Cette procédure permet de géoréférencer[1] un fichier raster[2] image (carte scannée, carte .jpg, ou photographie aérienne...) à partir de plusieurs points remarquables.

Donnée en entrée⚓

Raster[2]

ProcédureProcédure pour géoréférencer un raster⚓

Introduction⚓

L'opération consiste à repérer plusieurs points sur l'image à géoréférencer puis identifier ces points sur le fond de carte ArcGIS Pro afin de recaler le raster dans l'espace.

Prérequis

Définir le système de coordonnée du bloc de couche⚓

Il est impératif d'avoir configurer le système de coordonnée du bloc de couche dans le système souhaité : voir la procédure.

Procédure

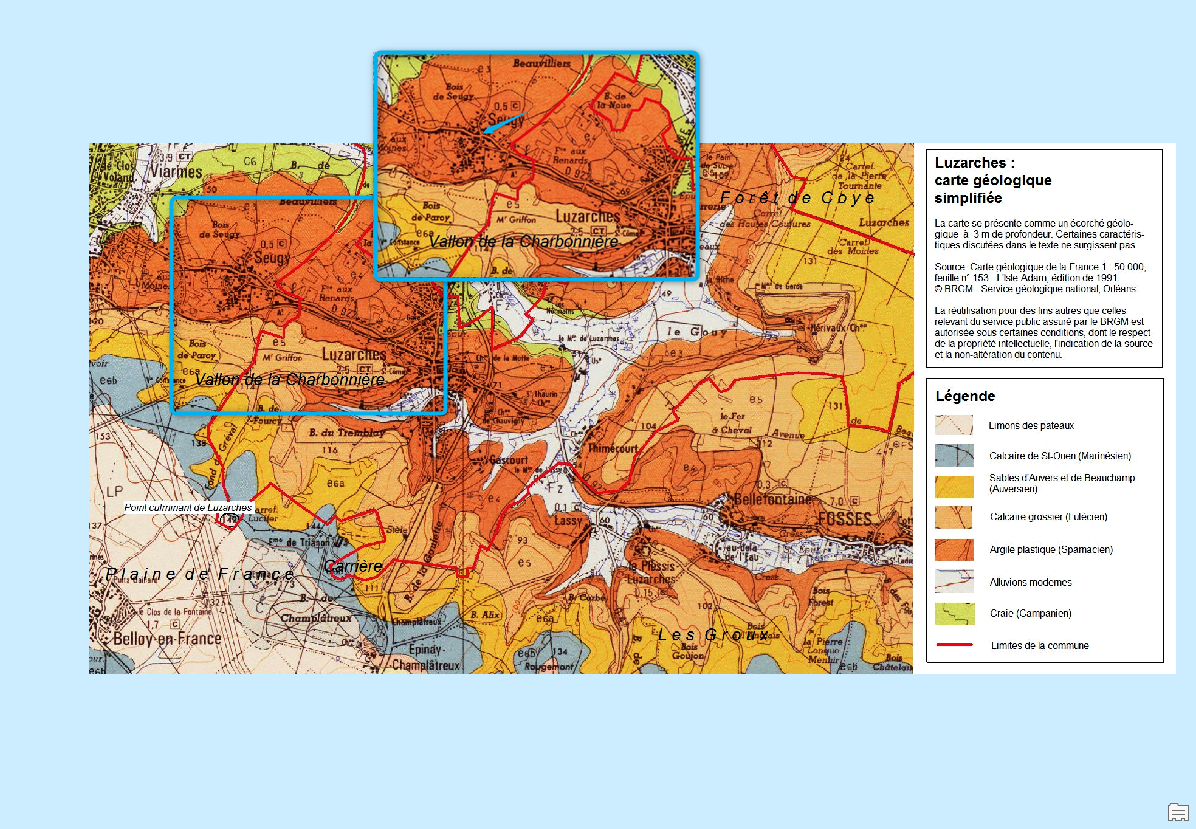

  1. Repérer un point remarquable sur l'image à géoréférencer.⚓

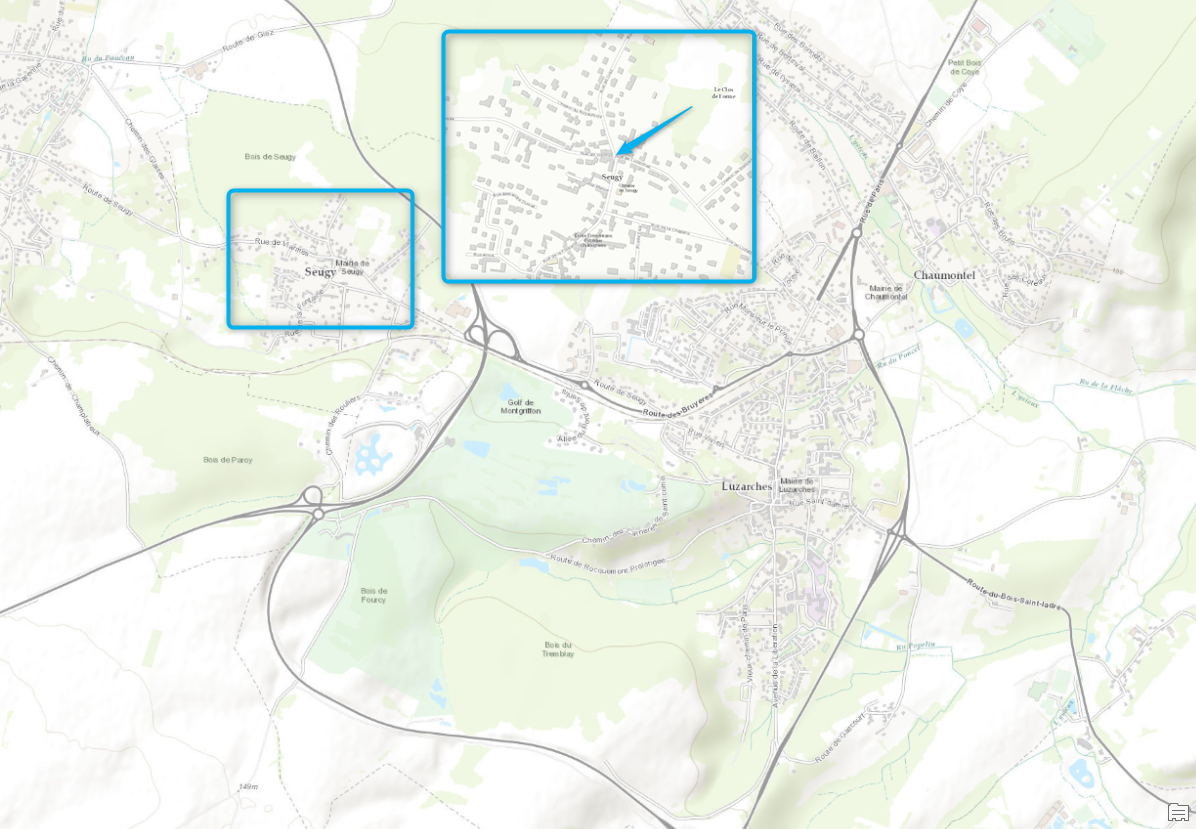

  2. Repérer ce même points sur le fond de carte ArcGIS Pro.⚓

    Truc & astuce

    Vous pouvez utiliser la fonctionnalité « Locate » dans l’onglet « Map » afin deChercher un lieu grâce à son nom (cliquer afin d’accéder à l’aide).

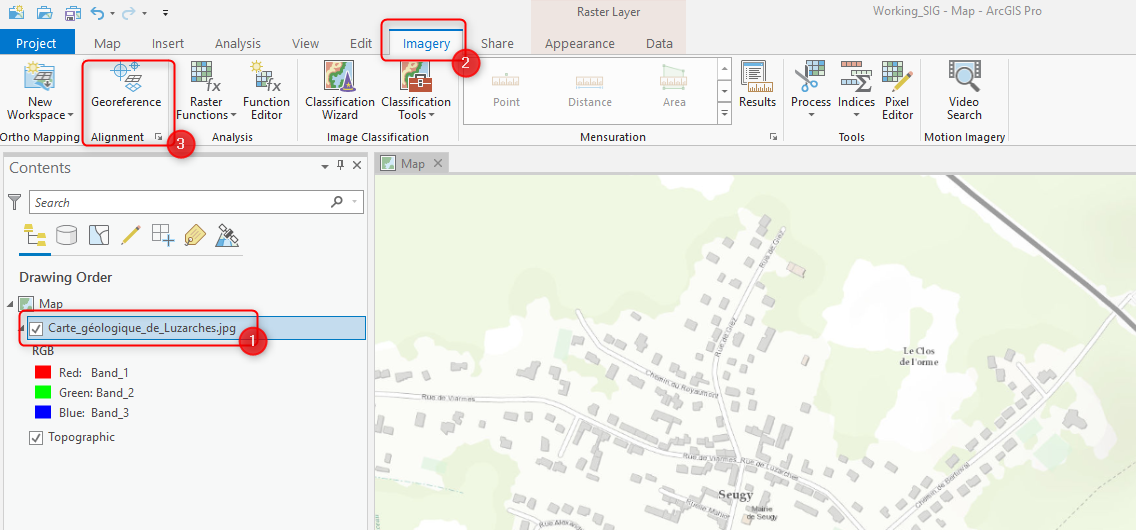

  3. Dans ArcGIS Pro cliquez sur l'image à géoréférencer 1 puis cliquez sur Imagery 2 et ouvrez le bandeau Georeference 3.⚓

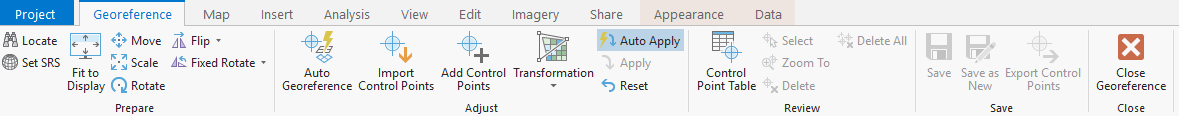

    1. Le bandeau Georeference s'ouvre.⚓

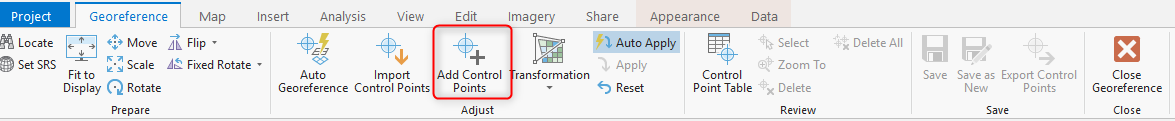

  4. Cliquez sur Add Control Point.⚓

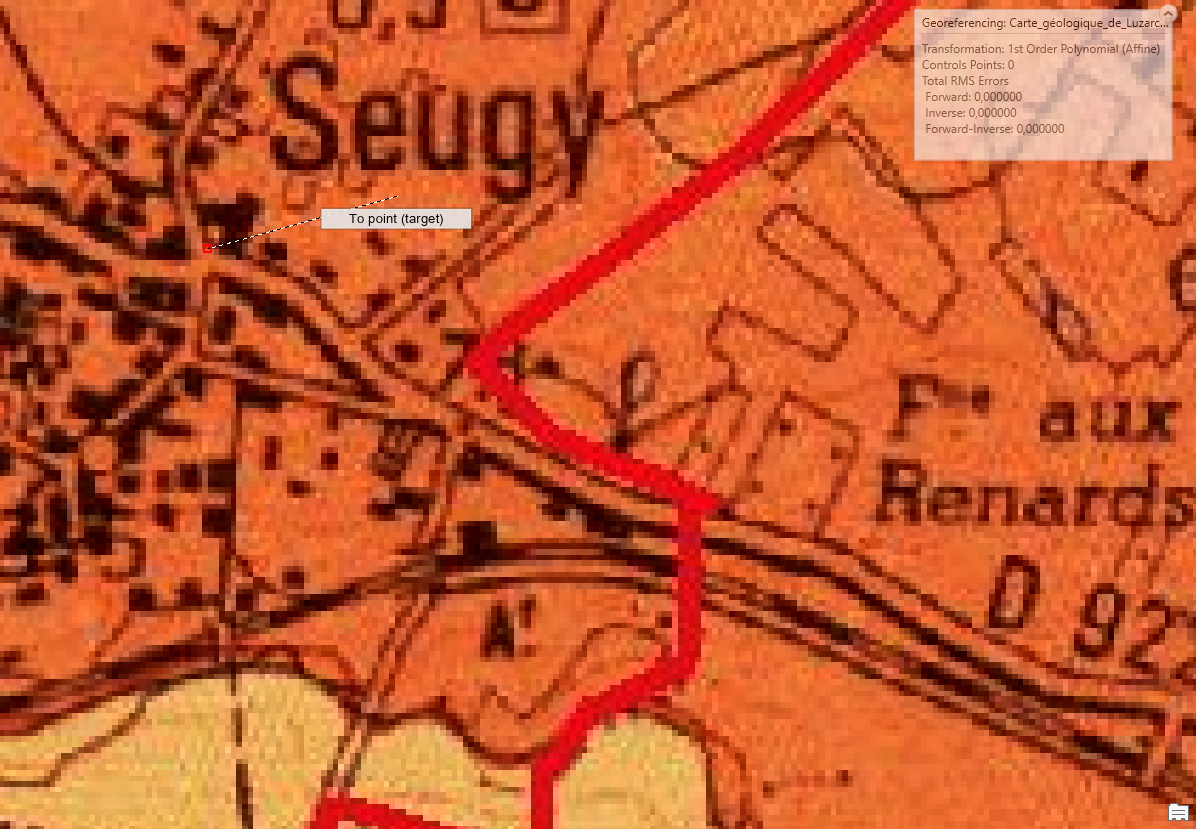

  5. Sur votre carte à géoréférencer, cliquez sur le point remarquable⚓

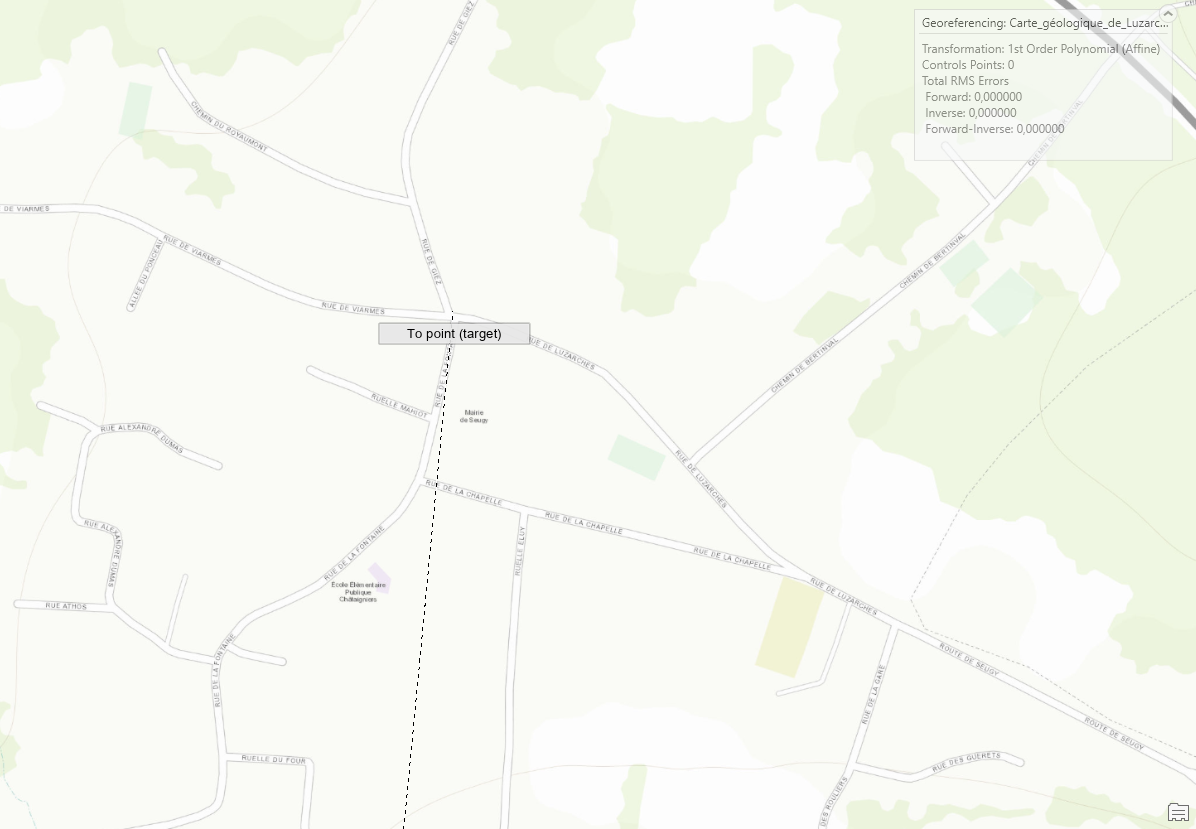

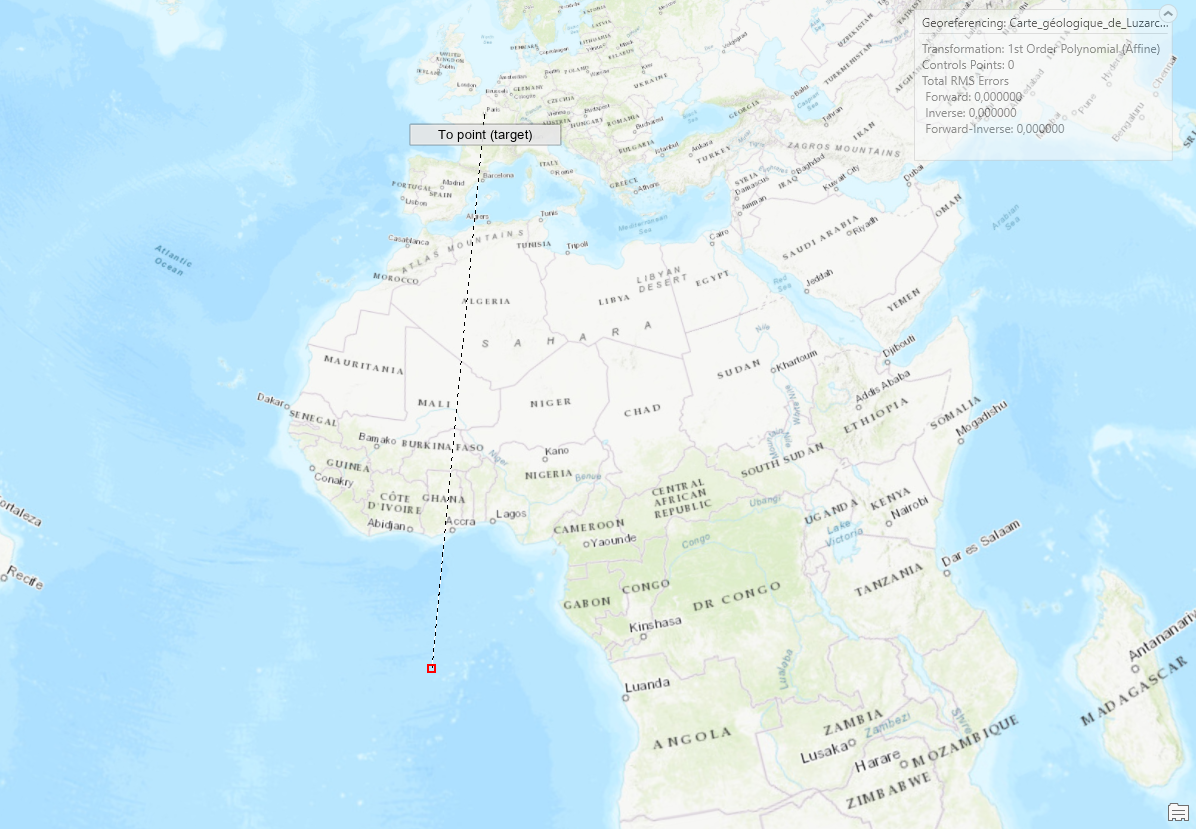

  6. Déplacez vous jusqu'au même point sur le fond de carte ArcGIS Pro et cliquez-dessus.⚓
    Compléments

    Vous pouvez utiliser la fonctionnalité « Locate » dans l’onglet « Map » afin deChercher un lieu grâce à son nom (cliquer afin d’accéder à l’aide).

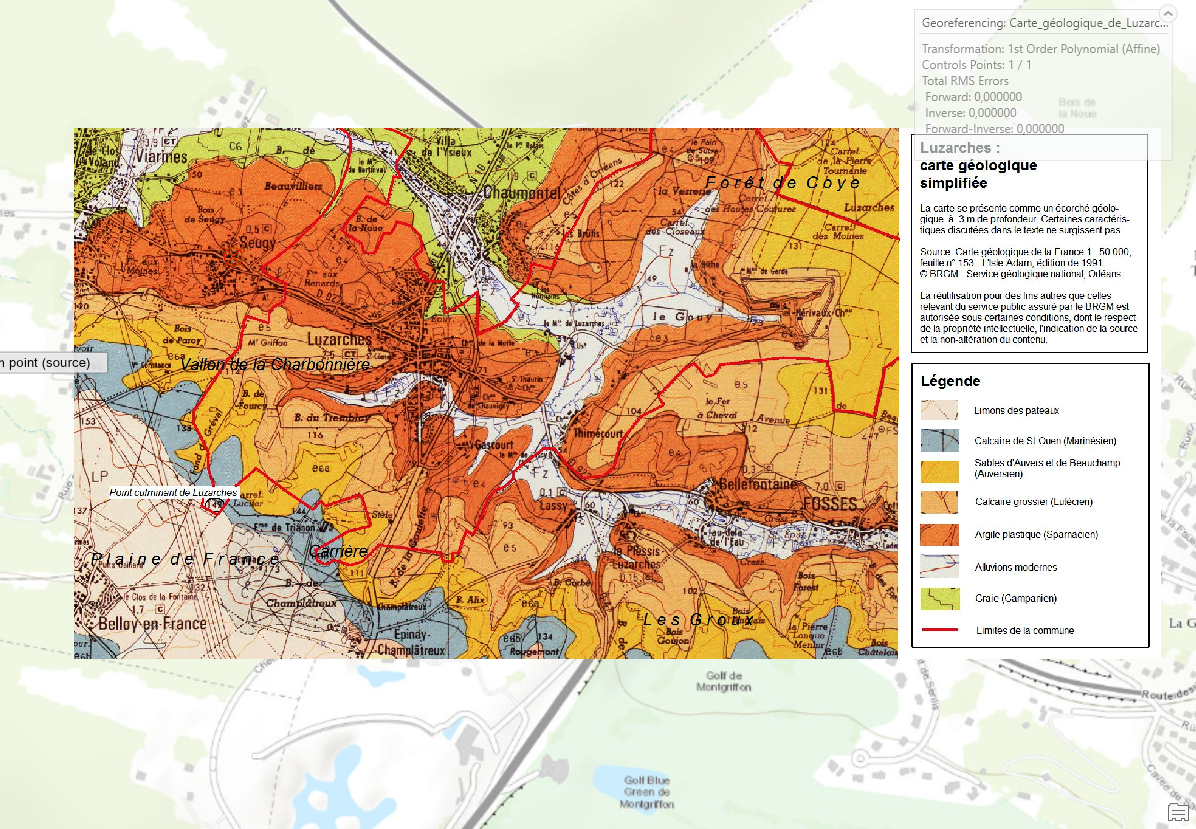

    1. Votre carte se déplace automatiquement selon votre points.⚓

      AttentionAttention⚓

      Votre carte s'est déplacée mais n'est pas encore géoréférencée et à l'échelle.

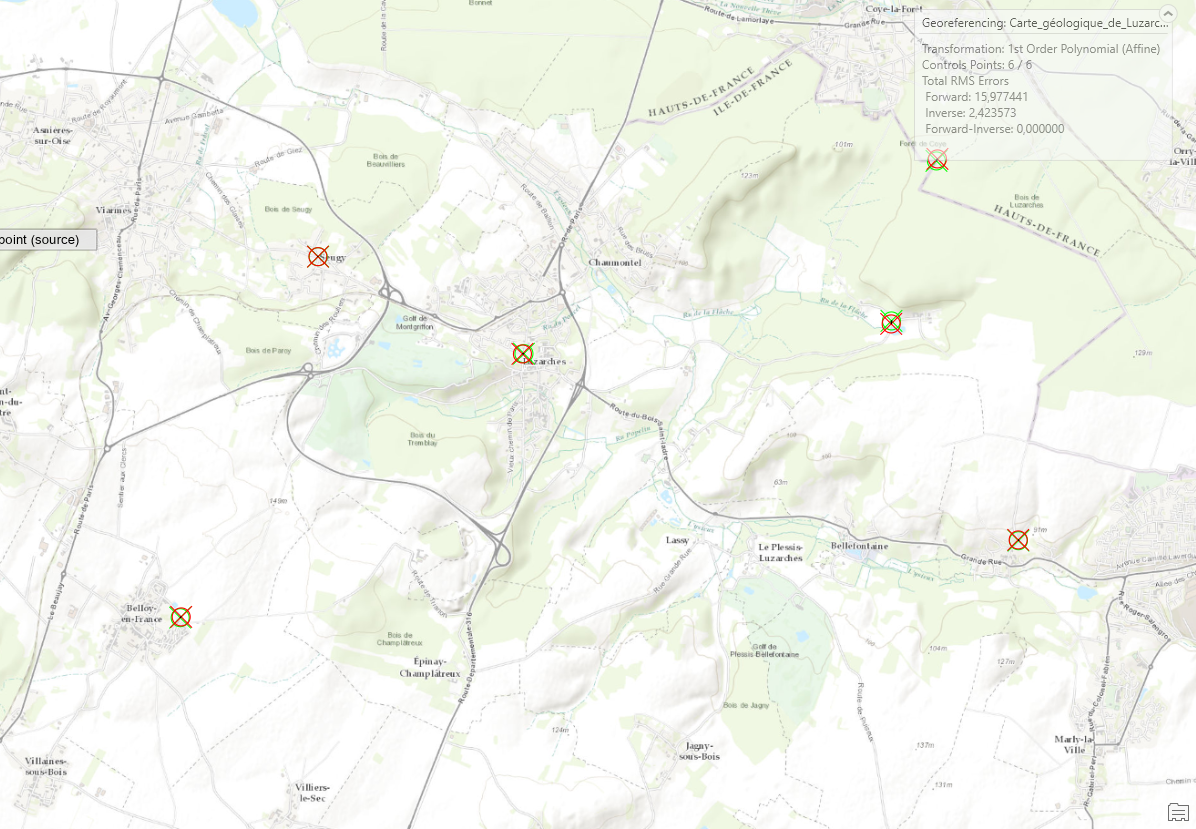

  7. Répétez l'opération sur autant de points que nécessaire, bien répartis sur l'ensemble de votre carte jusqu'à ce que le positionnement vous semble suffisant.⚓

    Truc & astuceUne erreur ?⚓

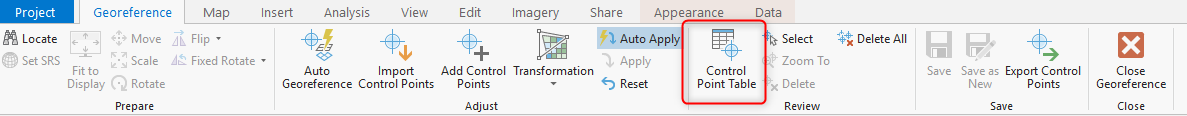

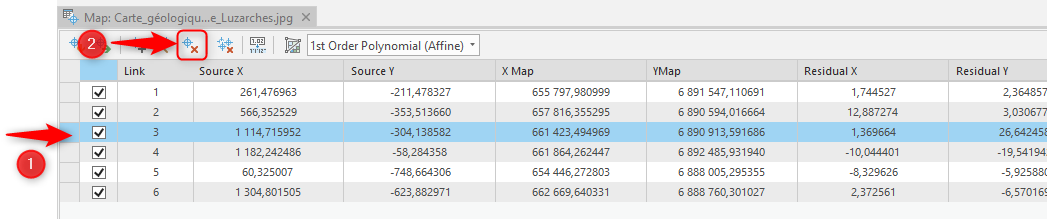

    Vous pouvez supprimer un point de votre géréférencement en ouvrant le panneau Control Point Table.

    Puis sélectionnez le point à supprimer 1 puis cliquez sur Supprimer le point 2.

  8. Si le géoréférencement vous convient, appuyez sur pour sauvegarder votre géoréférencement.⚓
  9. Cliquez sur pour fermer le panneau Georeference et valider votre géoréférencement.⚓

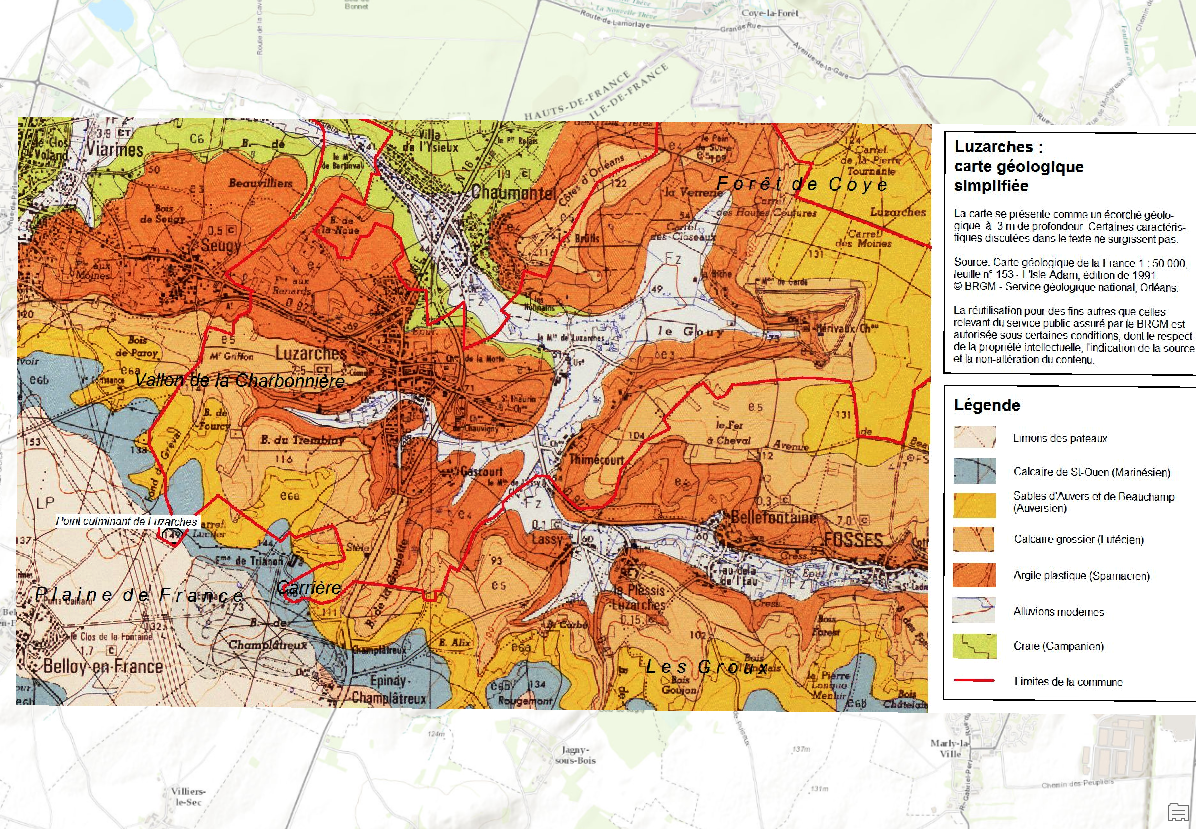

  10. Résultat

    Votre raster est maintenant géoréférencé.⚓
