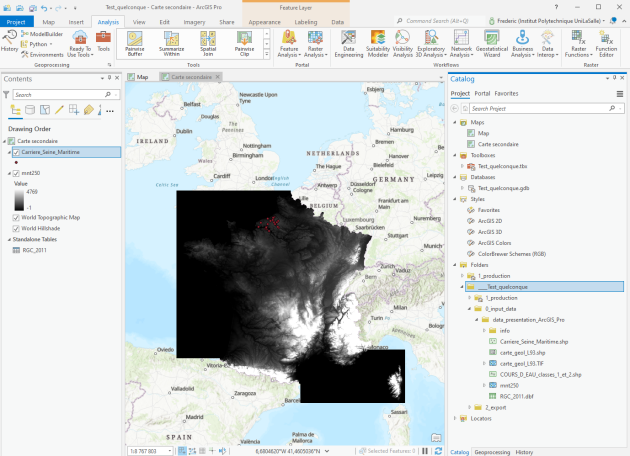

Description générale de l'interface projet
- Les différents onglets⚓
Chaque onglet vous permettra différentes manipulations :
- Map : changer de basemap (fond de carte) de votre projet, accéder rapidement aux outils de sélection, aux outils de mesure des distances et de recherche de lieux (Locate).
- Insert : ouvrir une seconde carte dans votre projet (comme carte secondaire), insérer un Layout (mise en page) dont on se servira à la fin des TD pour créer des cartes.
- Analysis : permet d'ouvrir la boîte à outils (tools) qui servira à chaque TD. L'onglet « Geoprocessing » s'ouvre en bas à droite, à côté de Catalog.
- View vous permettra de redéfinir les panneaux par défaut, si vous en fermez un sans faire exprès par exemple.
- Edit vous permettra de créer vos propres données.
- Imagery : outils de traitements d'images (raster), classification des sols etc... Utile pour la télédétection ainsi que la géostatistique.
- Share : exporter vos cartes au format PDF ou les partager en ligne.[1]
- Liste des couches⚓
Les couches du dessus s'affichent en priorité
Vous pouvez accéder aux propriétés de votre carte (ici « Carte secondaire ») pour modifier notamment le système de coordonnées[2] du fond de carte (voir ci-dessous).
La table est en retrait car elle ne possède pas de propriétés géométriques (c'est comme une table Excel).

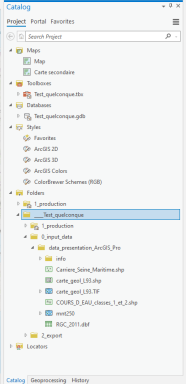

- Panneau Catalogue⚓
L'onglet « Catalog » vous propose d'accéder à différents éléments :
- Maps : rouvrir une carte fermée.
- Toolboxes : vous pemettra d'accéder à vos ModelBuilders ainsi qu'à des outils réalisés par automatisation ArcPy.
- Databases : accès aux .gdb (geodatabases[3] : base de données géographiques). Celle associée à votre projet présente une icône de maison. Les fichiers produits par les outils seront automatiquement sauvegardés dedans.
- Styles : contient la bibliothèque de vos symbologies disponibles.
- Folders : accéder aux dossiers de votre pc avec de simples glisser-déposer.
- Locators : permet d’effectuer des tâches de géocodage (retrouver des adresses, créer des entités à partir d'adresses).
Au bas de ce panneau, vous pouvez accéder à d'autres informations :
- « Geoprocessing » : la boite à outils qu'il faut activer depuis l'onglet Analysis > Tools. Vous alternerez très souvent entre ces deux onglets.
- History : présente la liste des outils que vous avez utilisés dans ce projet avec le paramétrage de chaque. Vous pouvez ouvrir cet onglet à partir de l'onglet Analysis > History (1er bouton à gauche)
- Onglets supplémentaires⚓
Des onglets supplémentaires peuvent apparaître en fonction de ce que vous sélectionnez.
Ici, Carriere_Seine_Maritime qui est un feature layer (couche d'entités ~ shapefile[4] chargé dans le projet) a été sélectionné. Vous pouvez y configurer plusieurs éléments qui sont aussi disponibles avec un clic-droit sur la couche :
- Appearance : paramètrage possible de l'affichage en fonction du niveau de zoom (in beyond, out beyond), transparence, symbologie, aggrégation des entités proches.
- Labeling[5] (étiquetage) :afficher ou non les étiquettes avec le bouton Label, choisir quel champ sera affiché, sa mise en page, etc...
- Data : permet d'ouvrir la table attributaire[6], afficher les champs[7], créer des domaines[1], exporter la table[8]/les entités.
- Propriétés supplémentaires⚓
Les éléments les plus remarquables de gauche à droite :
- Echelle de la carte : vous pouvez la modifier manuellement en tapant 1000000 puis entrée pour une échelle 1 :1 000 000 par exemple.
- Snapping, Constraints : deux paramètres utiles lors de la création d'entités.
- Coordonnées GPS en decimal degrees (DD) au centre. Vous pouvez choisir l'unité avec la flèche à droite.
- Selected features : vous indique le nombre d'entités sélectionnées pour la couche sélectionnée.
- Barre de recherche⚓
Vous pouvez retrouver rapidement des outils via cette barre, mais favorisez l'onglet Geoprocessing.
